TG / MG 云服务测温记录仪 使用说明书
大体积混凝土温度 / 温湿度监测智能设备 · 寰宇夺标™
1产品概述
TG / MG 系列是专为大体积混凝土施工设计的云服务定时测温（温湿度）记录仪，提供 8 / 16 / 24 / 32 多种通道可选。一台设备即可独立完成采集、显示、储存、4G 通讯、定位、电源管理等工作，现场无需配备电脑，可通过网站、微信、手机 APP 随时随地查看与管理数据。
TG 与 MG 的区别
两者硬件平台一致，区别在于监测量：
- TG 版：以温度监测为主，每通道接一只高精度温度传感器，适用于大体积混凝土温度测控。
- MG 版：在 TG 基础上增加湿度监测能力，支持温湿度同测，适用于同时需要湿度数据的场景（如蒸汽养护湿度、环境湿度）。
MG 版湿度参数：MG 版温度参数：与 TG 一致（见后面所述）。MG 版采用 sht3xArp 温湿度一体化传感器：湿度测量范围 0~100 %RH、精度 ±2 %RH、分辨率 0.1 %RH；温度测量范围 -40~125℃、精度 ±0.3℃、分辨率 0.125℃。每只传感器内部集成温度、湿度各 1 只芯片，因此接驳湿度传感器时，设备有效湿度通道数 = 总通道数 ÷ 2（例如 32 通道设备可接 16 只温湿度传感器，同时获得 16 路温度 + 16 路湿度）。
典型应用场景
- 高层建筑基础、地下室底板等大体积混凝土
- 桥梁墩台、承台、水利大坝
- 需要温度（及湿度）自动化监测与温控养护的各类工程
厂家与品牌
| 项目 | 内容 |
|---|---|
| 出品 | 济南环宇通科技有限公司 |
| 品牌 | 寰宇夺标™ |
| 产品名称 | 云服务测温记录仪（4G） |
| 型号 | TG08B / TG16B / TG24B / TG32B（MG 版对应 MG08B / MG16B / MG24B / MG32B） |
| 专利 | ZL20.1721508720.4 |
资料取舍说明：本说明书综合了 1997 年初版、2017 年修订版纸质说明书与 2026 年官网资料。其中「GPRS/2G、www.0531hyt.net、mini-SD 卡」等为早期表述，已按现行「4G 全网通、cdp.0531hyt.com、TF 卡」更新；仅与硬件操作相关的步骤（装电池、拧天线、插传感器）保持不变。
TG 设备应用拓扑

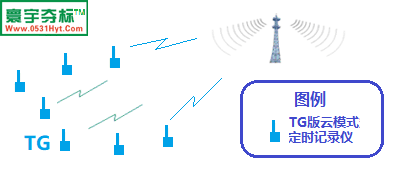

图 1-1 TG 设备应用拓扑（4G 上云 · 现场独立记录 · 多终端查看/控制）
TG 设备特点总结
- 一台 TG 设备即可独立工作：内置电子硬盘（现场定时采集数据自动备份）、4G 全网通（实时上传云端），现场无需配备电脑，用手机、平板、电脑均可随时随地查看与管理；
- 断网恢复后数据自动续传、补传；支持 TF 卡转存数据；
- 网页自动生成报表、绘制曲线；
- 各种参数（如定时间隔、通道数、阈值等）直接在网页或手机客户端设置，无需到现场；
- 充电一次可持续工作：双锂电（2×18650，默认配置）≥75 天（进口芯片）/ ≥115 天（国产芯片），单锂电约 35 天；
- 高级应用支持：可直接与【寰宇夺标】继电控制器（控制开关及流量大小）联通，用实时温度（湿度）数据动态、自动（可定义任意逻辑）控制循环水、蒸汽阀门、电热毯等现场养护设备，实现数据驱动的真智能养护；
- 温度数据可生成剖面云图；支持构件 3D 动图数据动态显示；
- 保护用户投资：可直接替代 TR-TF 系列定时记录仪，并可升级为 16 / 24 / 32 通道；
- 设备支持地理位置信息：三种定位方式（基站[默认] / GPS[定制] / 北斗 BD[定制]）；
- 设备提供自身运行报告：电压 / 电量 / 剩余电量 / 设备温度；
- 低价；
- 工业级芯片，可在恶劣现场温度环境下稳定工作；
- 传感器驱动与抗噪声能力强：传感器引线可长达 200 米而精度不变，稳定可靠（同行业大体积测温产品通常做不到这么长）；
- 支持数据推送，可与智慧工地平台对接（已有多家成功案例）；
- 支持手机客户端、网页、微信公众号等多种方式查看与管理数据；
- 软件功能持续丰富，支持用户自定义数据逻辑，如温差、降温速率超阈报警；
- 专利产品；
- 对比优势：相较我公司无线通系统产品，每台 TG08/TG16/TG24/TG32 均将原有无线通系统中的无线采集器、中继器、DTU 集成于一体，并新增记录仪功能；
- 支持大体积测温云模式，现场无需设置；
- 现场无需电脑，真正无距离限制；
- 数据冗余可靠：内置电子硬盘自动备份，可选配外部 TF 卡、USB 2.0 FS、蓝牙等用于数据转存。
2产品型号与技术参数
型号与通道
根据可同时接驳的传感器（通道）数量，分为四种常规型号：
| 型号 | 传感器通道数 | 说明 |
|---|---|---|
| TG08B / MG08B | 8 | 常规生产 |
| TG16B / MG16B | 16 | 常规生产 |
| TG24B / MG24B | 24 | 需定制（按需生产） |
| TG32B / MG32B | 32 | 常规生产 |
提示：多台设备可通过云平台自由组网，单工地接入数量不限，所有数据统一汇聚到同一账户集中管控。
核心技术参数
| 参数类别 | 具体参数 |
|---|---|
| 通道接入能力 | 单台 8 / 16 / 24 / 32 通道（每通道 1 只传感器） |
| 支持的传感器 | 默认 HYT-ADXX 系列高精度温度传感器（引线耐高温，内部已整流，插接不区分正负极） |
| 引线最大长度 | 设备到传感器引线最长约 250 米（可按 0.25m 间隔在 0.5~20m 定制，允许接长至 ≤250m） |
| 采样与分辨率 | 温度 0.01℃；测量范围 -55 ~ 153℃ |
| 数据精度 | 温度 ±0.2℃（@25℃） |
| 数据存储 | 内置电子硬盘：每 1 小时自动备份一份，0.01℃ 分辨率，31 天自动循环记录 |
| 外置存储 | 可选配 TF 卡版（容量 1MB ~ 32GB，顺序记录，断电/断网冗余） |
| 蓝牙转存 | TF 卡版 / 蓝牙版二选一，默认不含（支持定制加装） |
| 定时采集间隔 | 1、2、5、10、15、30、60、120 分钟（可随时远程改动） |
| 数据续传补传 | 支持断网恢复后的数据续传、补传 |
| 电源及续航 | 双锂电版（2×18650）：进口芯片 ≥75 天，国产芯片 ≥115 天；单锂电版（1×18650）：进口芯片 ≥35 天 |
| 浸水检测 | 支持 |
| 本机显示 | 耐高低温高湿的 6 位数码管 |
| 通讯 | 国内 4G 全网通（移动 / 电信 / 联通）；海外版订货时需指明地区 |
| 自动校时 | 支持自动网络校时及即时校时 |
| 本机按键 | 支持关机、开机、显示、上传、转存等本地操作 |
| 定位 | GPS / 北斗 / 基站三种定位方式 |
| 工作环境温度 | 主机 -30 ~ 80℃（工业级） |
| 平台与软件 | 云平台、安卓 APP、网页端、微信公众号（支持定制电脑软件版） |
说明：传感器选型清单（HYT-AD 各子型号差异、MG 湿度传感器型号）等事项请联系客服。
3设备外观与部件
TG / MG 设备为壁挂式安装，体积小巧，可固定在工地配电箱内或专用防护箱中。以下为产品外观参考图：

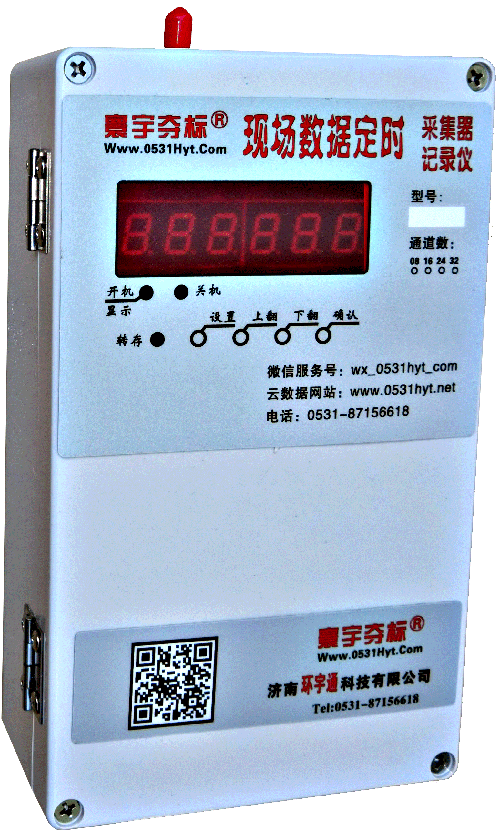

图 3-1 TG 设备外观（参考）

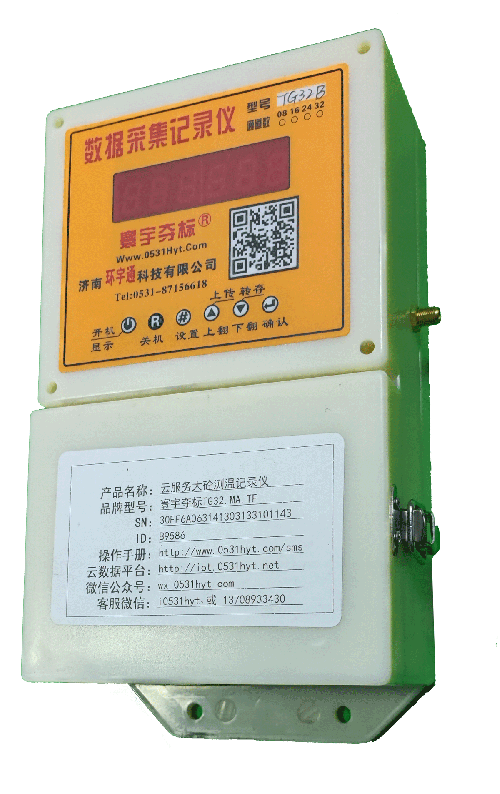

图 3-2 TG 设备整体示意（参考）
注意：不同版本外观可能不同（尤其天线座、SIM 卡槽、电池盒位置），上述图片仅供参考，请以实物为准。
设备内部结构
拆机可见内部主要组件布置（4G 天线座、主控板、电池仓、SIM 卡槽、传感器接线端子等）：

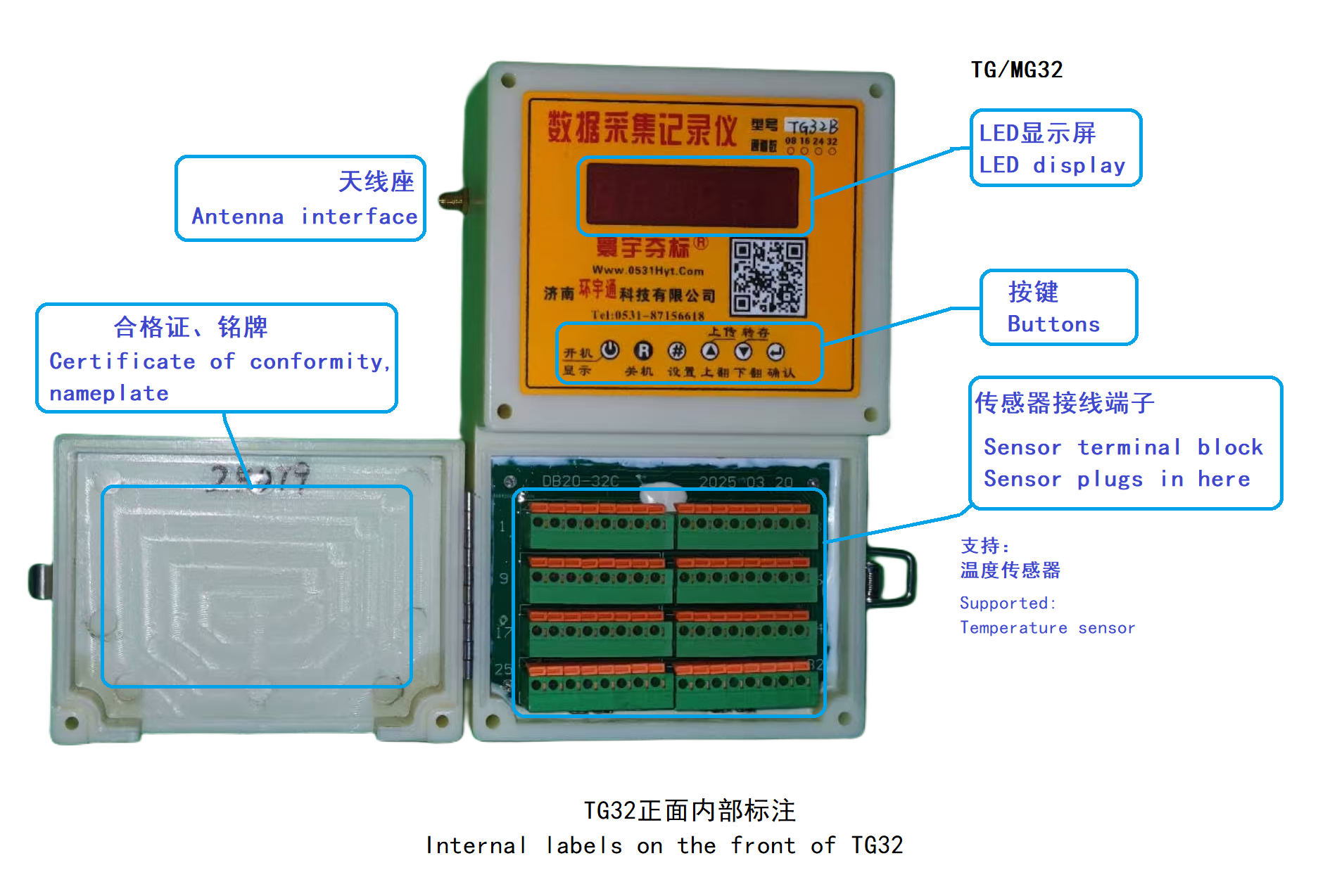

图 3-4 TG 设备内部正面（标注）

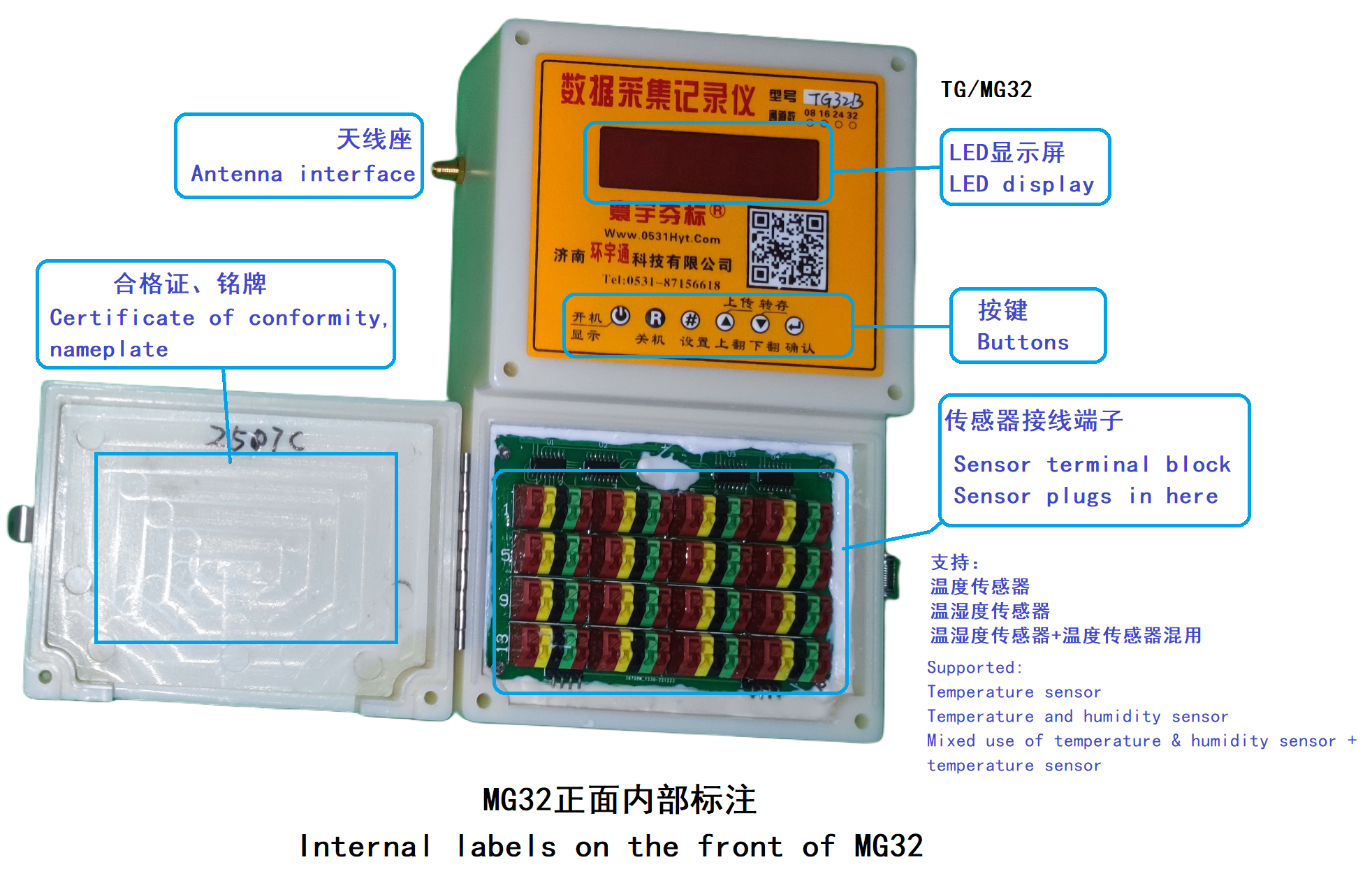

图 3-5 MG 设备内部正面（标注）

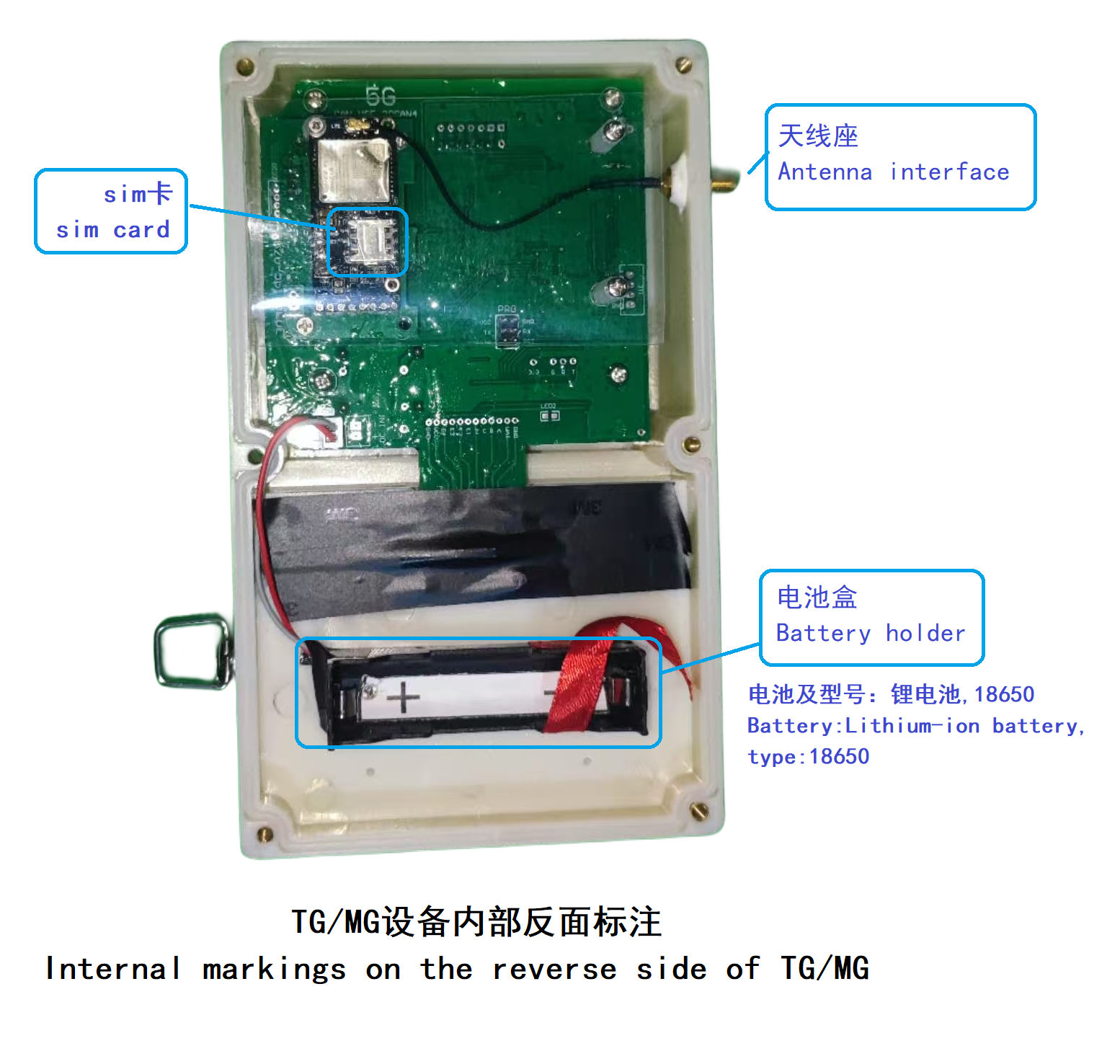

图 3-6 TG / MG 设备内部反面（标注）
主要部件与接口
- 天线座：位于设备顶部或侧部，需拧上 4G（GSM）天线并拧紧；
- SIM 卡槽：插入 4G 物联网流量卡（默认已配）；
- 传感器插座：成对排列的橙色锁扣接口，每对对应一个通道；
- 电池盒：容纳 1~2 节 18650 锂电池；
- 数码管显示屏：6 位，用于显示通道温度、时钟、电量等；
- 本机按键：开机/显示、转存（ZC）、关机/复位；
- TF 卡插槽 / USB 口：用于数据转存与本地通讯（选配）。
视频 3-1 TG32B 外观与配件展示
视频 3-2 TG08B 及配件（天线、SIM 卡、电池、传感器）
4快速上手（四步法）
用一句话概括关键步骤：拧好天线 → 插好 SIM 卡 → 插好传感器 → 安好电池。
1
拧天线
将 4G 天线拧到天线座并拧紧
2
插 SIM 卡
将 4G 物联网卡插入 SIM 卡槽
3
插传感器
按通道将传感器引线压入橙色锁扣
4
安电池
装入 18650 锂电池（注意正负极）
5
开机检查
按开机/显示键，核对通道读数与时钟
详细操作
- 打开设备外壳，将 SIM 卡 正确插入 DTU 的 SIM 卡槽；拧上 4G 天线（拧紧）。
- 将 温度传感器 插入对应通道插座：用一字螺丝刀压下橙色锁扣，将引线插入，松手即锁住；同一传感器的两条引线须接入同一编号的两个插孔。
- 将 锂电池 装入电池盒，注意正负极（装反可能烧毁设备）；建议将电池上的尼龙布条压在盒内，便于日后取出。
- 盖好外壳。按一次开机/显示键开机，再按一次显示键，依次检查各通道温度读数（显示 E1 表示未插传感器）。
- TG 设备无需在本地设置时钟与定时间隔——这些参数随时可在云平台网页设置并下发。如需立即生效，按一次转存（ZC）键：设备会测一遍数据、启动 4G、把数据发到云平台，并取回正确时间与参数。
电池极性：电池极性装反可能直接烧毁设备！务必确认正负极无误、接触良好。
提示：建议新电池先充满电再使用；默认发货每台配 2 节 18650，一节工作、一节备用。电量低时设备自动报警，支持热插拔更换。
5传感器与大体积混凝土布置
传感器需预埋在混凝土内部，引线引出到设备端。一般在钢筋绑扎时，按测温方案所设测温点将传感器捆扎固定；混凝土浇筑前插入预设点。
温度传感器实物
下图为本设备配套的温度传感器（引线已整流、插接不区分正负极）实物参考：

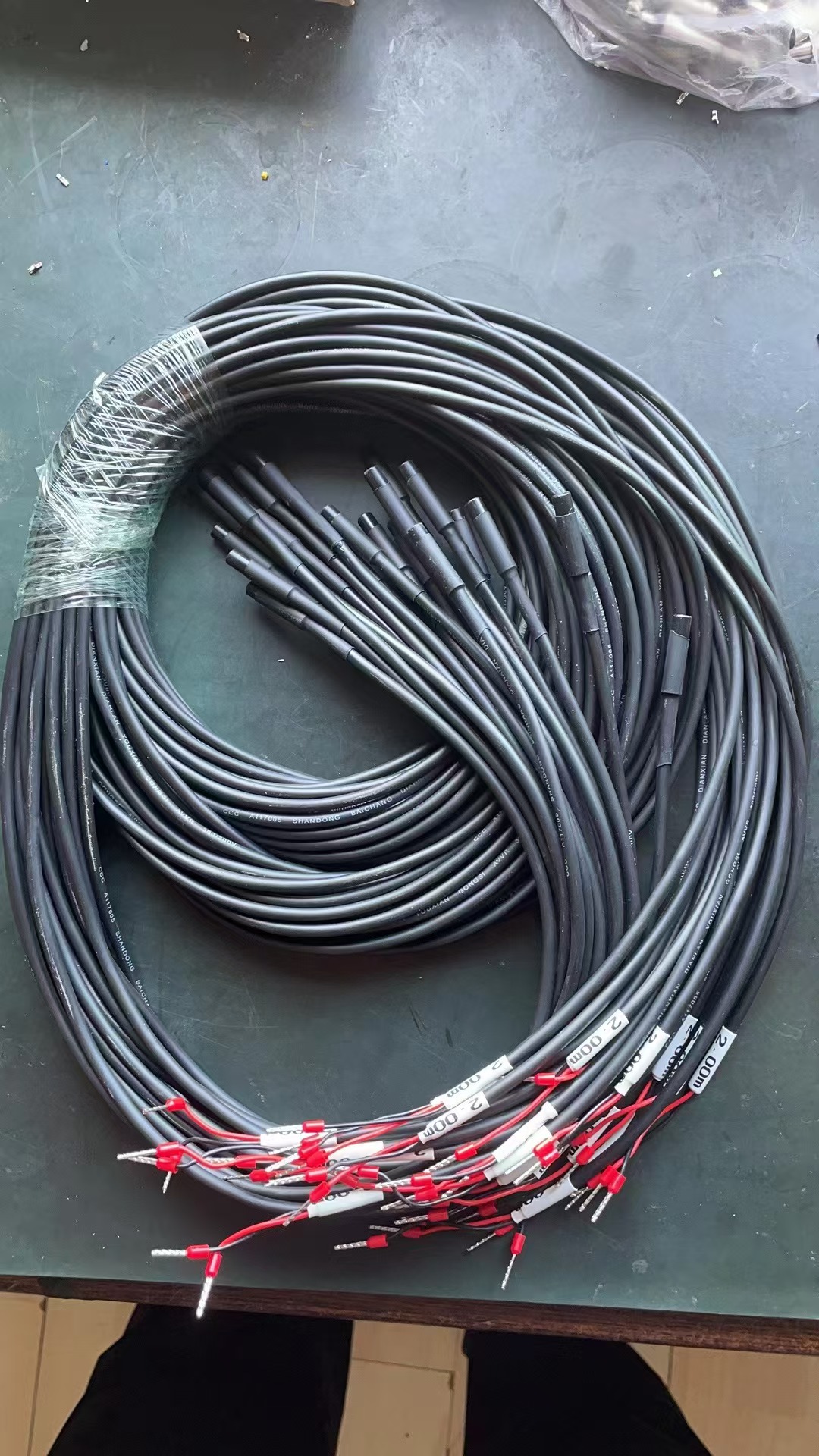

图 5-X 温度传感器实物（一）

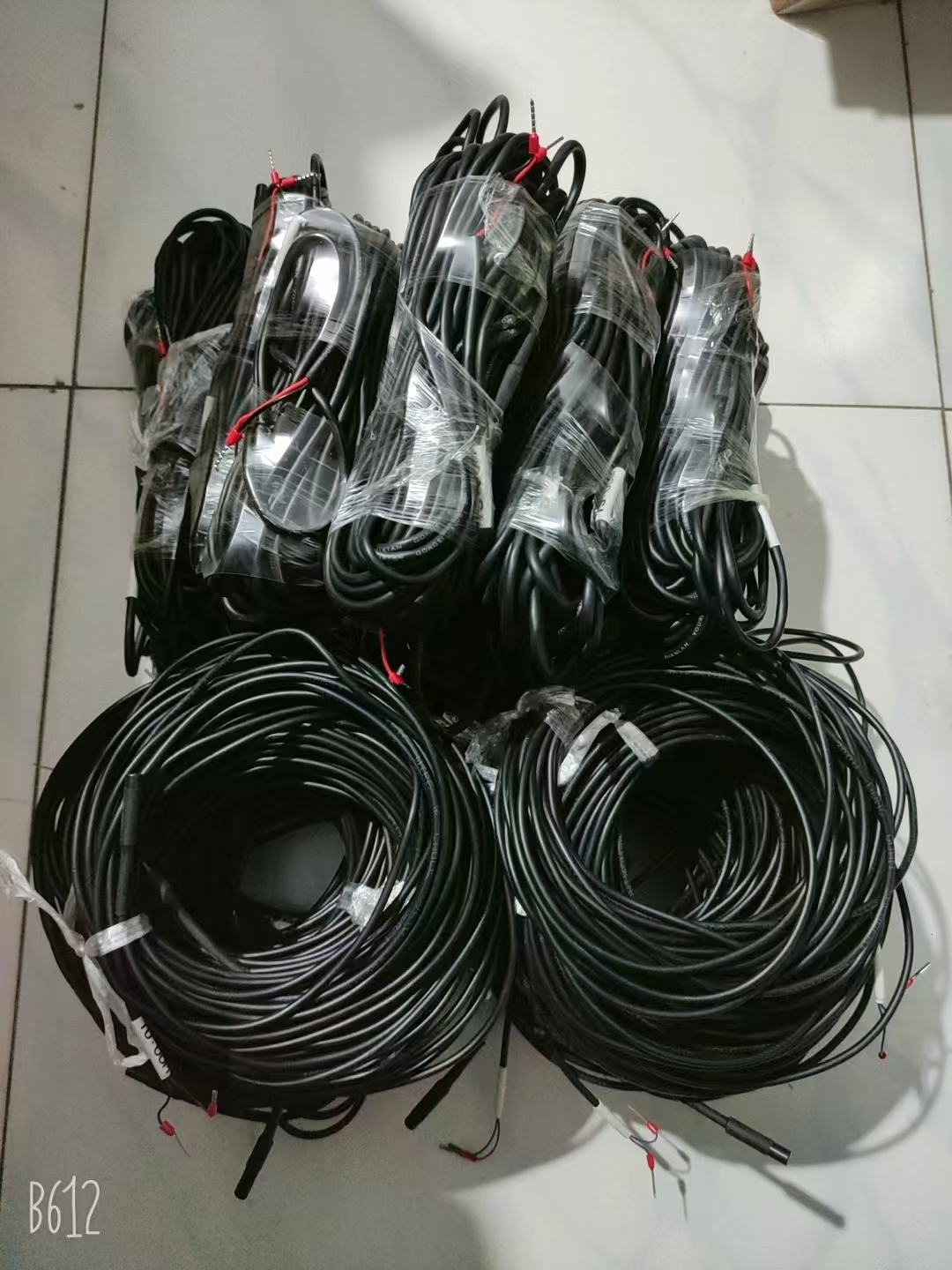

图 5-X 温度传感器实物（二）
布置原则
- 一个平面上有多个测温点，每个测温点的立面方向上布置 3~8 个传感器（表层、中心、底层等）；
- 传感器固定在钢筋骨架上，能承受振捣棒与急速浇铸混凝土的冲击；
- 引线采用耐高温、高强度线材，插接不区分正负极；
- 引线长度可按 0.25m 间隔在 0.5~20m 定制，允许接长至 ≤250m。
查看：传感器布置动态演示（igq 动画） →
动画演示传感器在大体积混凝土中的分组与立面布置方式。
查看：大体积测温传感器布设主要方式 →
详细说明两种主要布设方式。
测温方案生成：布点与通道分配可利用在线工具 solgen.0531hyt.com（测温方案在线生成与编辑）自动生成，再下发到设备与云平台。
现场安装固定示例
传感器需在钢筋绑扎阶段固定在钢筋骨架上，能承受振捣棒与急速浇筑混凝土的冲击。下图为一现场固定参考：

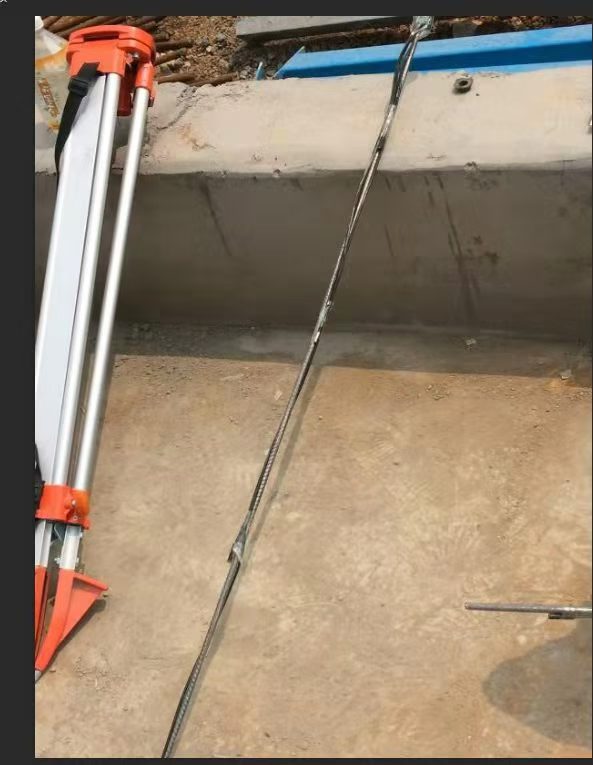

图 5-X 将传感器绑扎固定在钢筋上

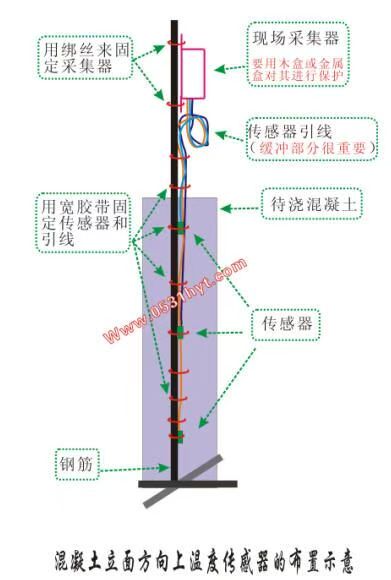

图 5-X 钢筋上传感器固定（示例一）

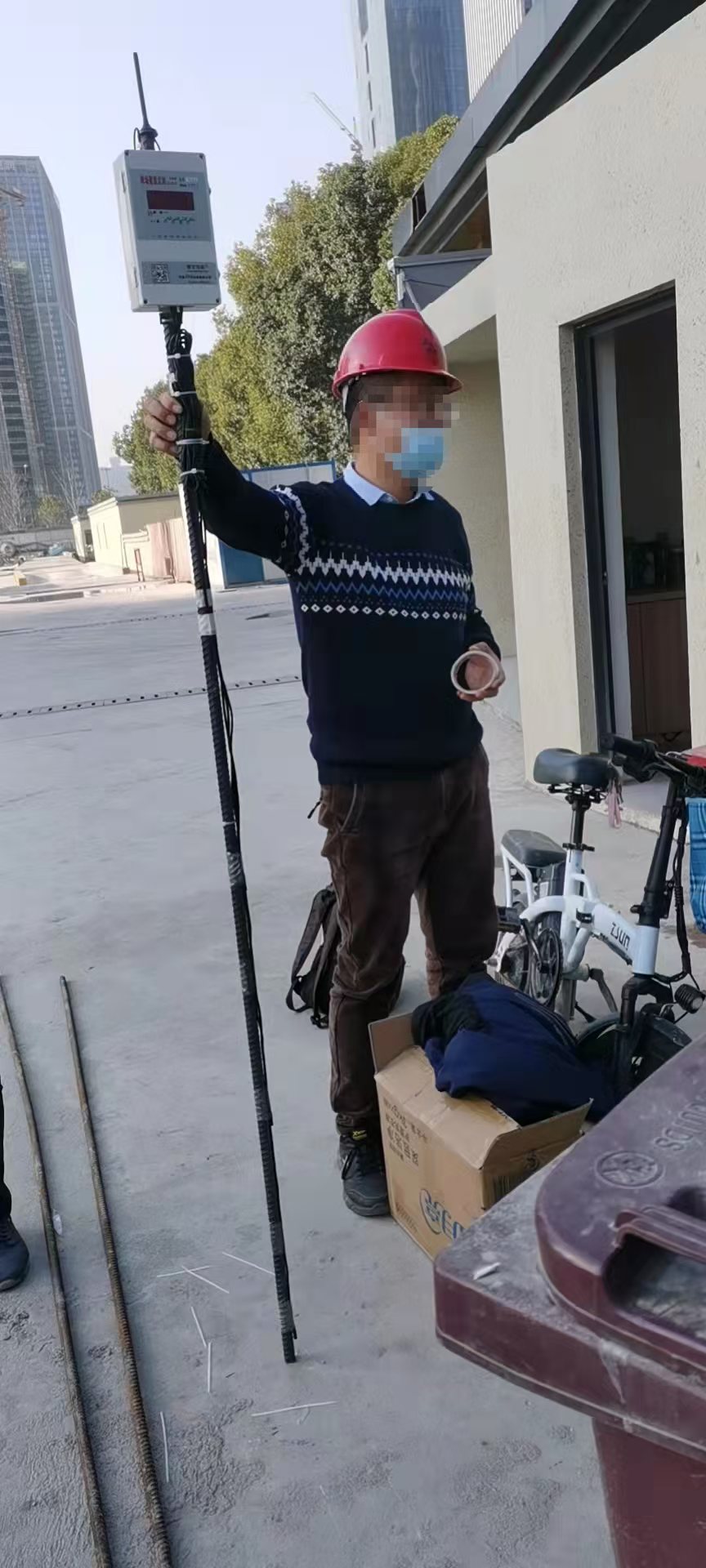

图 5-X 钢筋上传感器固定（示例二）
MG 版温湿度传感器接驳
MG 版在 TG 硬件基础上增加湿度测量，外形与 TG 完全一致。传感器接驳方式如下：
- 2 线制温度传感器（如 ads11xx 系列）：每只占用 1 个通道，按 TG 常规方式接入橙色锁扣；
- 4 线制温湿度传感器（sht3xArp）：每只内部含温度、湿度两个元件，占用 2 个通道（即一只传感器 = 2 通道），接入时按图示对应编号端子。

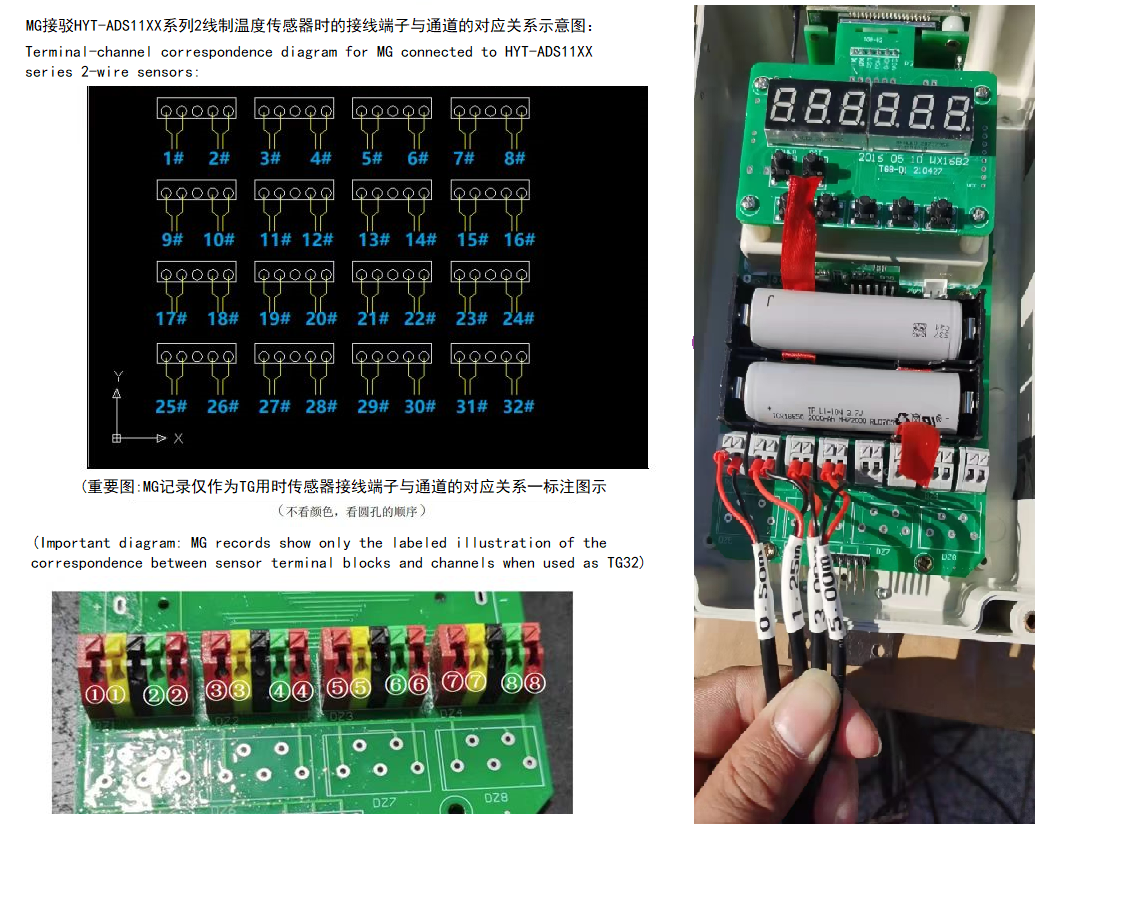

图 5-X 2 线制温度传感器与 MG 接驳示意（ads11xx）

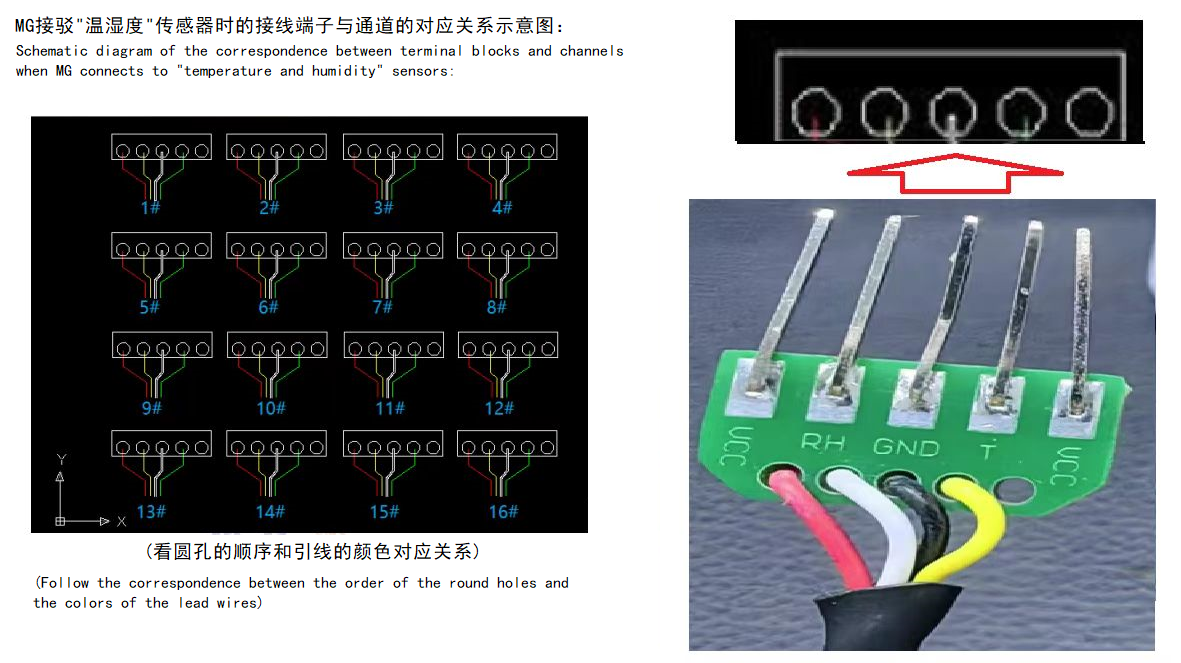

图 5-X 4 线制温湿度传感器与 MG 接驳示意（sht3xArp）
通道折算：因每只 sht3xArp 含温度、湿度两元件，MG 设备有效湿度通道数 = 总通道数 ÷ 2。例如 MG32B 的 32 个物理通道可接入 16 只温湿度传感器，采集 16 路温度 + 16 路湿度。实际部署中允许「温湿度」传感器与纯「温度」传感器混用：每只「温湿度」传感器占用 2 个通道，每只纯「温度」传感器占用 1 个通道，两类可灵活组合接驳。
6设备操作与显示
视频 6-1 TG / MG 设备使用讲解
本机按键
| 按键 | 功能 |
|---|---|
| 开机 / 显示 | 关机态按一下开机；开机态再按一下依次显示各通道温度、时钟、电量等 |
| 转存（ZC） | 触发一次测量并上传数据到云平台，同时取回服务器参数（含正确时间） |
| 关机 / 复位 | 关机；或复位死机设备 |
数码管显示含义
开机后，连续按显示键，依次显示：
- 厂家商标（寰宇夺标拼音首字母）；
- 当前设置的通道数（如 16）；
- 各通道温度值（E1 表示该通道未插传感器）；
- 设备时钟（时:分）；
- 电池电压（Power = x.x V）；
- 距下次定时启动的分钟数。
自动工作循环
到达定时间隔后，设备自动启动，数码管依次提示：SAVE（保存）→ Doing（测量各通道）→ 给 4G 终端供电并初始化 → 检测 SIM / 基站信号 → （按需）GPS 定位 → 发送数据到云平台 → 显示距下次启动时间后关机。
提示：若需让云平台新设置的定时间隔立即生效，按一次转存（ZC）键即可，设备会立即执行一次采集并取回最新参数。
7云平台（cdp.0531hyt.com）使用
TG / MG 的数据通过 4G 上传到云平台 cdp.0531hyt.com，用户通过浏览器、微信或 APP 随时随地查看与管理，无需安装任何客户端软件。
使用流程
- 注册并登录云平台账户；
- 在「设备注册」中逐个添加设备：每台设备有 24 位序列号，可自起别称；
- 设置该设备的通道数、定时间隔、额定电压（额定电压 ≈ 锂电池节数 × 4V）；
- 设备按设定自动上传数据，可在「最近一次数据」「历史数据」「温度曲线」「XLS 报表」中查看与下载；
- 按需设置报警阈值（最高温、内外温差、表里温差等）与控制逻辑。
私有化部署：针对私有化需求，支持单机 / 局域网部署。最低配置 2C4G · 120G SSD，推荐 Ubuntu 22.04 LTS 或 Docker 环境。
云平台手册：云平台的具体使用手册：https://www.0531hyt.com/manual/cdp。
8数据查看、曲线与报表
云平台提供多种数据呈现与导出方式：
- 实时数据：查看各设备最近一次上传的各通道数据；
- 历史曲线：按设备 / 通道绘制温度（湿度）随时间变化曲线，支持缩放与分组；
- XLS 报表：将历史数据导出为 Excel 表格下载；
- 截面云图：用彩色云图直观展示层面、剖面的温度（湿度）分布；
- 分组动态演示 / 截面温度动态图：可视化展示温度演变。
9报警与自动控制
系统支持灵活的报警与自动控制：
- 可设置内部最高温度、内外温差、表里温差等多种阈值；
- 超限时触发本地声光报警，并通过短信、微信、云平台、EMAIL等推送报警信息；
- 通过对实时数据定义任意逻辑，可控制继电器输出，进而控制循环水电磁阀、蒸汽阀门、电热毯等现场养护设备，实现自动控温；
- 支持与多家智慧工地平台对接（数据推送、BIM 集成等）。
联动 DG 系统：可通过同平台的 DG 系统 测控现场的流量计、变频器、电磁阀等电器，实现自动控温闭环。
报警阈值设置：建议在云平台 cdp.0531hyt.com 的「自定义报警设置」中配置。平台已内置一键生成功能，可依据大体积混凝土施工规范（如里表温差 ≤25℃、降温速率等）自动生成推荐阈值，无需手动逐一填写；具体规范条款以现行施工规范为准。
10数据补传与备份
TG / MG 具备完善的数据冗余与续传机制，断网不会丢数据。
多重数据冗余
- 内置电子硬盘：每 1 小时备份一份，31 天循环记录（用于断网期间暂存与补传）；
- TF 卡（选配）：顺序记录，作为离线冗余；
- 云平台：数据转为数据库、网页、报表、图形。
数据转存与补传：除 TF 卡转存外，支持定制蓝牙 + 手机 APP进行数据转存（适用于离线 / 无网场景）。cdp.0531hyt.com 云平台还提供「强制数据补传」功能，可在设备联网后远程一键触发全量数据补传。
断网续传 / 补传
网络恢复后，设备自动将断线期间暂存在电子硬盘中的数据补传到云平台，确保数据完整。也可通过本机「转存（ZC）」键主动触发一次上传与取参。
视频 10-1 强制在线补传功能演示
完全无网时：可使用蓝牙 + 手机 APP 直接获取设备数据；或用 TF 卡转存后读卡导入。
11维护、防护与续航
电池与续航
- 双锂电（2×18650）：进口芯片 ≥75 天，国产芯片 ≥115 天；
- 单锂电（1×18650）：进口芯片 ≥35 天；
- 电量低自动报警，支持热插拔更换；
- 新电池先充满电再使用（新电池默认未充电）。
现场防护
- 防雨/防溅/防浸水：设备挂于混凝土表面向上 1m 以上，最外层套新鲜塑料袋；
- 防砸：可置于木箱 / 塑料箱 / 金属电表箱内（金属箱需考虑隔热）；
- 防暴晒 / 防超低温：置于防护盒内；极端低温建议保温；
- 防盗：固定并隐蔽放置。
现场防护箱示例
设备可直接置于专用防护箱内，既防雨防晒又便于固定隐蔽。以下为现场防护箱布置参考：

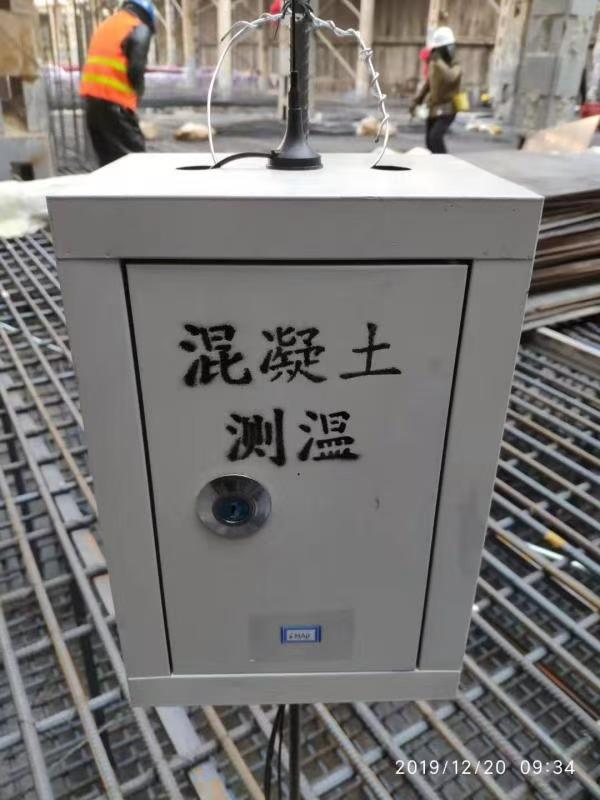

图 11-X 现场 TG 防护箱（一）

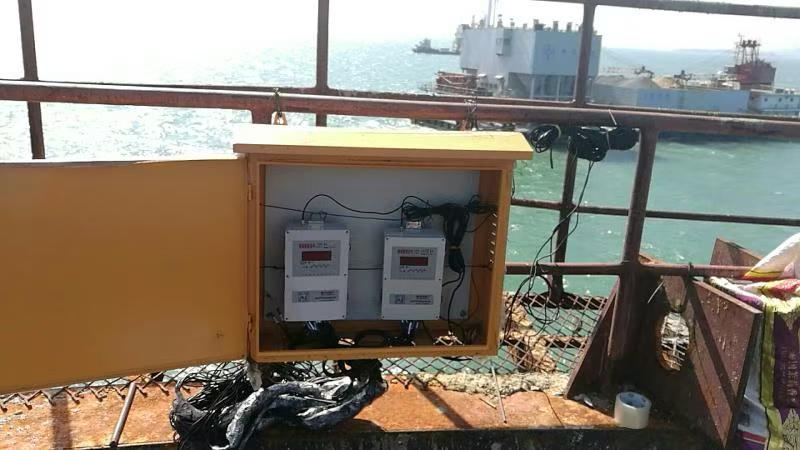

图 11-X 现场 TG 防护箱（二）

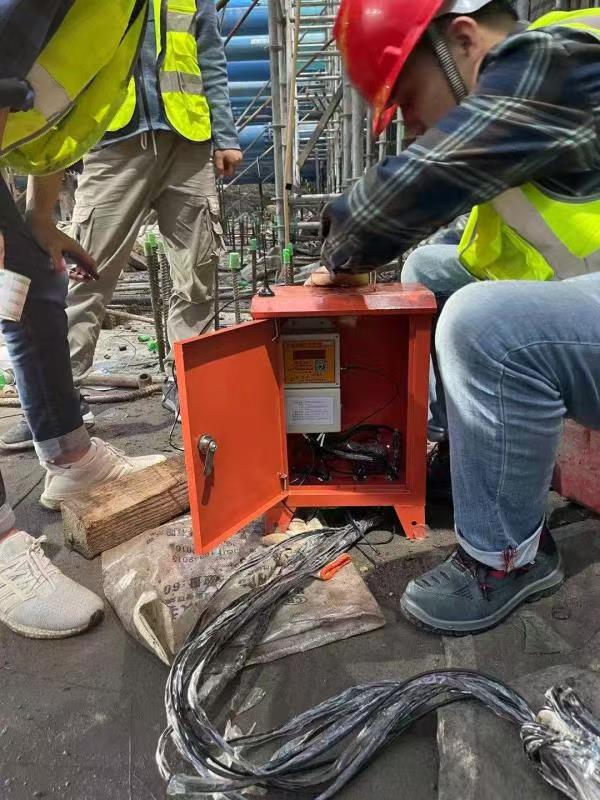

图 11-X 现场 TG 防护箱（三）

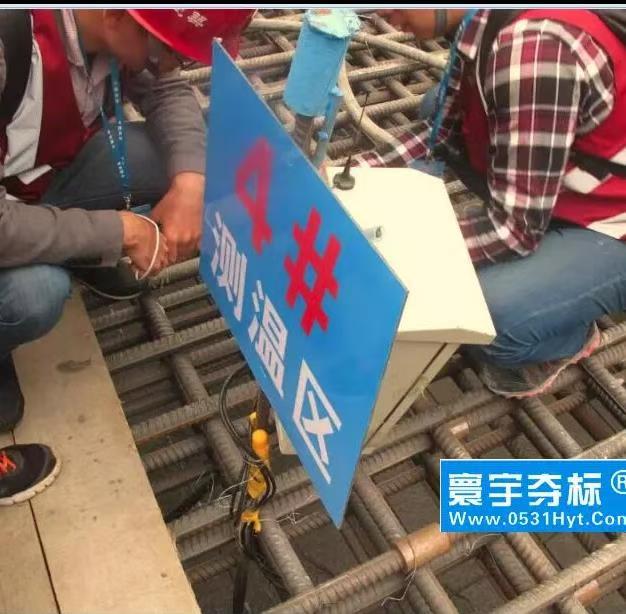

图 11-X 现场 TG 防护箱（四）
储存与邮寄：设备含锂电池与天线，邮寄只能走陆运。长期存放前请取出电池。
12常见问题
FAQ
- 支持多少测温通道？ TG08/16/24/32 分别对应 8/16/24/32 通道；MG 版同理。多台可组网，数量不限。
- 电池能用多久？ 双锂电（每 30 分钟采集）约 110 天，单锂电约 35 天；低电量自动报警，支持热插拔。
- 设备到传感器最远多远？ 引线最长约 250 米，可按需定制（0.5~20m，可接长至 ≤250m）。
- 如何联网上传？ 设备内置 4G 模块，插入流量卡即上传；也可用选配的 RJ45/WiFi/RS485/CAN/LoRa 接入局域网或互联网；完全无网时用蓝牙 + APP 取数。
- 断网会丢数据吗？ 不会。内置电子硬盘循环存 31 天，恢复后自动补传。
- 支持哪些传感器？ 默认 HYT-ADXX 高精度传感器，精度 ±0.2℃（@25℃），量程 -55~153℃；支持定制不同引线长度，其他类型请电询。
- 安装方式？ 壁挂式，体积小巧（约 270×150×60mm），固定在配电箱或防护箱中；传感器预埋混凝土内。
- 支持温差报警吗？ 支持最高温、内外温差、表里温差等多种阈值，超限触发本地声光与短信/微信/邮件推送，并可联动 DG 系统自动控温。
- 需要装软件吗？ 不需要，浏览器访问云平台即可；也支持 APP 与微信小程序。
- 无线传输距离？ 采用 4G，有信号覆盖即可上传，无距离限制。
- 质保？ 一年质保，终身维修；免费技术指导、方案设计、使用培训。
13技术咨询与联系方式
如有未尽事宜或任何疑问，欢迎咨询：
| 方式 | 信息 |
|---|---|
| 电话 | 0531-87156618 |
| 邮箱 | Yw@0531Hyt.com |
| 635211035 | |
| 官网 | www.0531hyt.com |
| 云平台 | cdp.0531hyt.com |
| 方案工具 | solgen.0531hyt.com |
资料更新：本说明书版本Ver20260827。MG 版湿度参数、设备工程图、云平台截图等见各章标注，若有需补充的内容，请反馈给我们，以期更新。
