CDP 云数据平台 · 使用手册

01平台简介

CDP 云数据平台（cdp.0531hyt.com）是寰宇夺标™ 自主研发的大体积混凝土温度监测云管理平台。平台统一接入 TG 温度采集器与 DG 数据网关两类现场设备，通过 UDP / MQTT 协议实时采集测点温度数据，提供云端存储、智能分析、多维度可视化、报警推送与第三方数据转发能力。

平台采用「设备层 → 采集层 → 应用层 → 数据层」四层架构，后端为 FastAPI + PostgreSQL 16（多 Schema 设计），前端采用响应式布局，同时支持 PC 宽屏版与现场模式移动版（/m/），并全站支持中英文双语界面。

平台能力一览

02快速开始

从注册账号到查看设备数据，整个接入流程只需五步。

接入流程详解

1. 注册账号：访问 cdp.0531hyt.com/register，填写用户名、密码、联系方式完成注册。
2. 登录平台：访问 cdp.0531hyt.com/login，输入账号密码登录；页面右上角可切换中文 / English。
3. 认领设备：设备开机联网后，在设备列表页按 SN 号搜索到设备并执行「认领」，将设备纳入自己名下（移动端可在 /m/claim 扫码 / 输 SN 认领）。
4. 查看数据：进入 /data/tg（TG 温度数据）或 /data/dg（DG 数据状态）查看实时数值与曲线。
5. 启用进阶能力：按需配置数据转发（/toolbox/tg-push）、报警规则（/custom-data）、或通过用户 API 对接第三方系统（/toolbox/api-docs）。

03账号与登录

登录

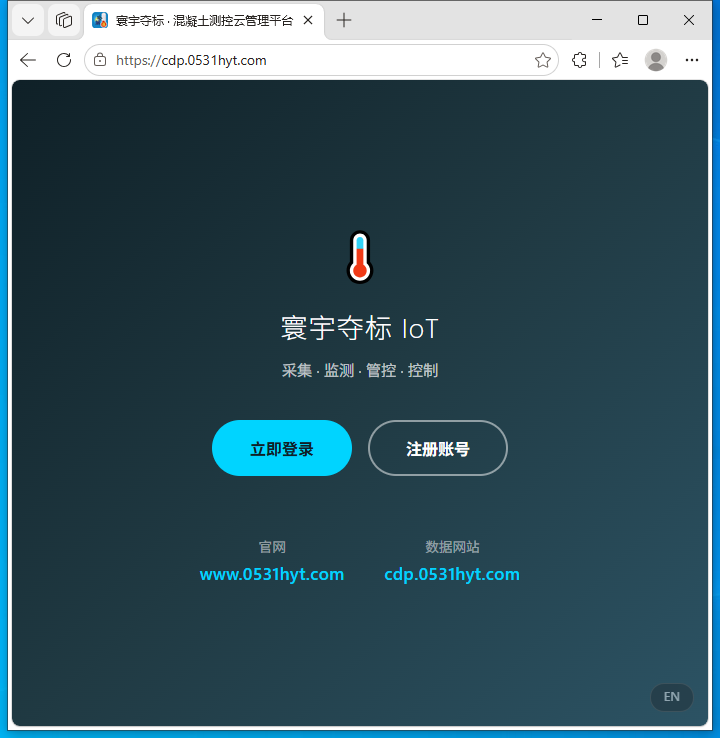

图 3-1 登录页（右上角可切换中文 / English）

访问 /login，输入用户名与密码登录。平台使用 JWT Token 认证，登录成功后 Token 有效期 8 小时，期间无需重复登录；浏览器关闭后再次打开需重新登录。

• 支持「记住账号」：浏览器自动填充用户名。
• 忘记密码：点击登录页「忘记密码」链接，通过预留手机号 / 邮箱重置。
• 未注册：点击「注册」进入 /register 创建账号。

个人资料

登录后进入 /my-profile，可查看 / 修改个人资料：昵称、联系方式、所属单位、密码等；同时可管理自己的数据查看器配置（/my-profile/viewer）。

权限体系

04控制台总览

登录后默认进入控制台（/dashboard）。控制台是平台的「驾驶舱」，集中展示设备运行状态、温度数据与报警概况。

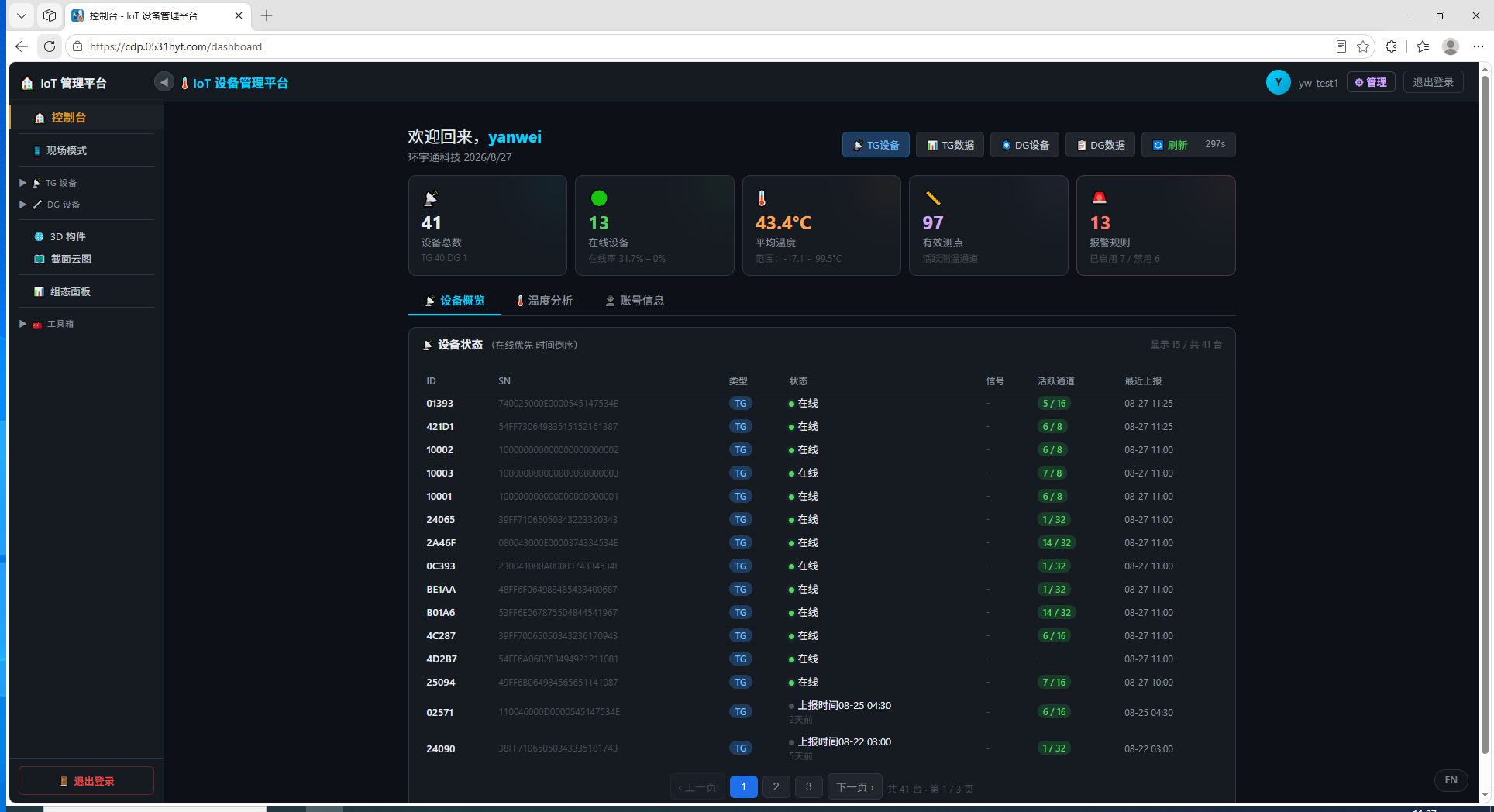

图 4-1 控制台总览（宽屏版）—— 顶部统计卡、快捷按钮与设备列表

统计卡（顶部）

快捷入口

统计卡下方提供 TG 数据 / DG 数据 快捷按钮，一键跳转到对应数据页；设备列表顶部支持按 SN / TGID / 昵称搜索。

温度分析

切换「温度分析」页签可查看温度趋势曲线（Chart.js 渲染），图例含 最高 / 平均 / 最低 三条曲线，底部显示「基于 N 台设备」统计说明；默认展示最近若干小时趋势，可用于快速判断温升是否异常。

设备列表

控制台底部列出最近上报的设备，包含在线状态、上报时间（最近一次数据时间）、温度摘要等；点击设备可进入详细数据页。

05设备管理

设备管理分为 TG 设备（温度采集器）与 DG 设备（数据网关）两类，二者均可按关键词搜索、分页浏览。

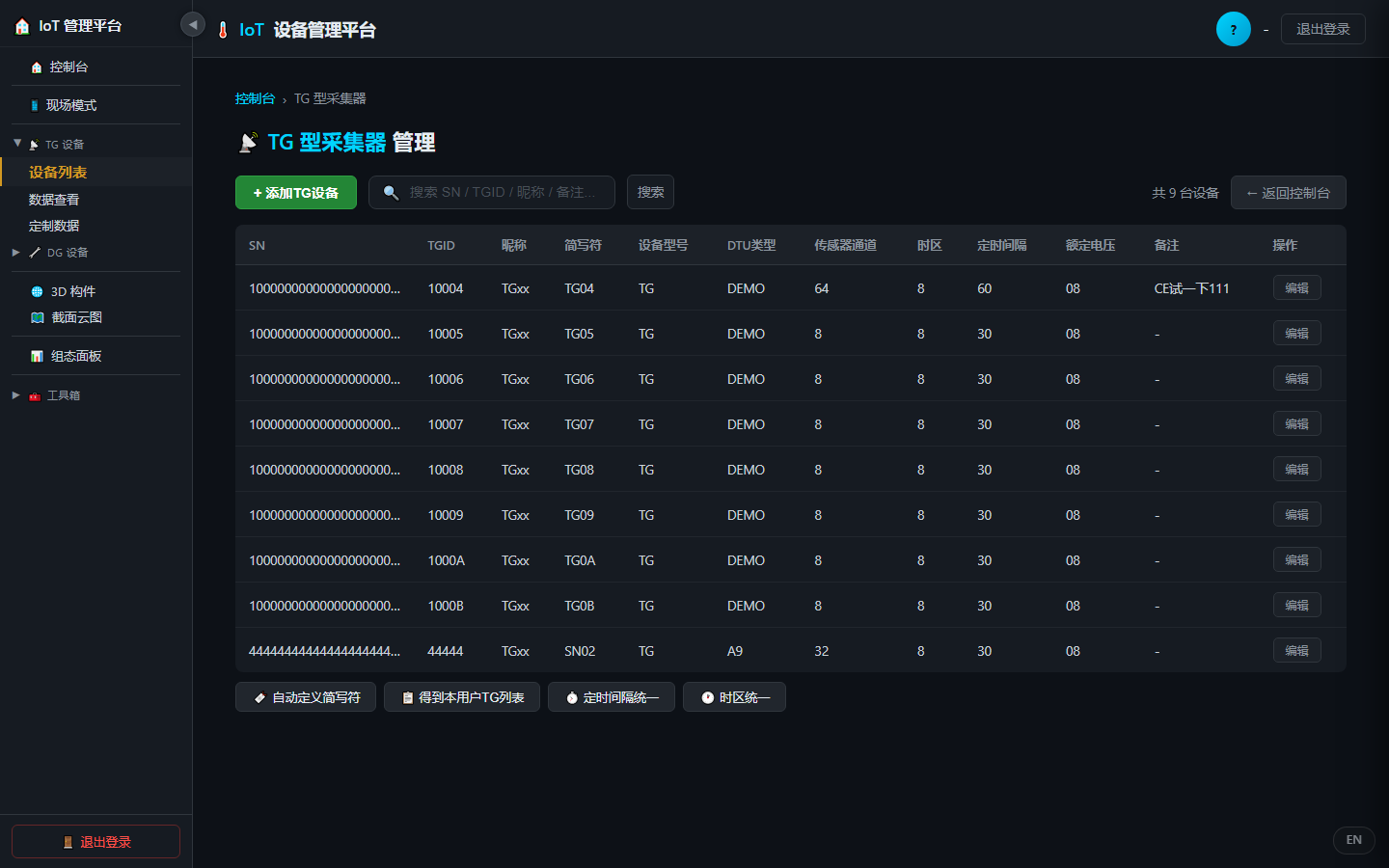

图 5-1 TG 设备列表（宽屏版）—— 搜索框、设备卡片与分页

TG 设备列表（/devices/tg）

• 关键词搜索：支持按 SN（设备序列号）、TGID（设备 ID）、昵称模糊搜索。
• 设备卡片：展示设备昵称、SN、TGID、在线状态、当前温度、通道数、最后上报时间等。
• 认领 / 归属：未认领设备显示「认领」按钮；已认领设备仅归属用户与管理员可见。
• 分页：底部显示「共 N 条，第 X-Y 条」，支持翻页。

DG 设备列表（/devices/dg）

DG 设备（数据网关）列表展示 DTU 类型、SN、在线状态等信息，并统计「共 N 台设备」。DG 设备可挂接子测量设备与子控制设备（如电动比例球阀、路继电控制器、磁流量计等）。

子设备管理

• 子测量设备（/devices/dg/subdevice）：为 DG 网关挂接的温度 / 流量等测量子设备，配置通道与上报参数。
• 测量支持配置（/devices/dg/support/meas）：设置子测量设备的量程、单位、采集方式。
• 控制支持配置（/devices/dg/support/ctrl）：配置子控制设备的控制指令（如比例球阀开度、继电器通断）。

06数据查看

数据查看是平台的日常核心操作，包含 TG 实时数据、DG 数据状态、历史数据与温度曲线。

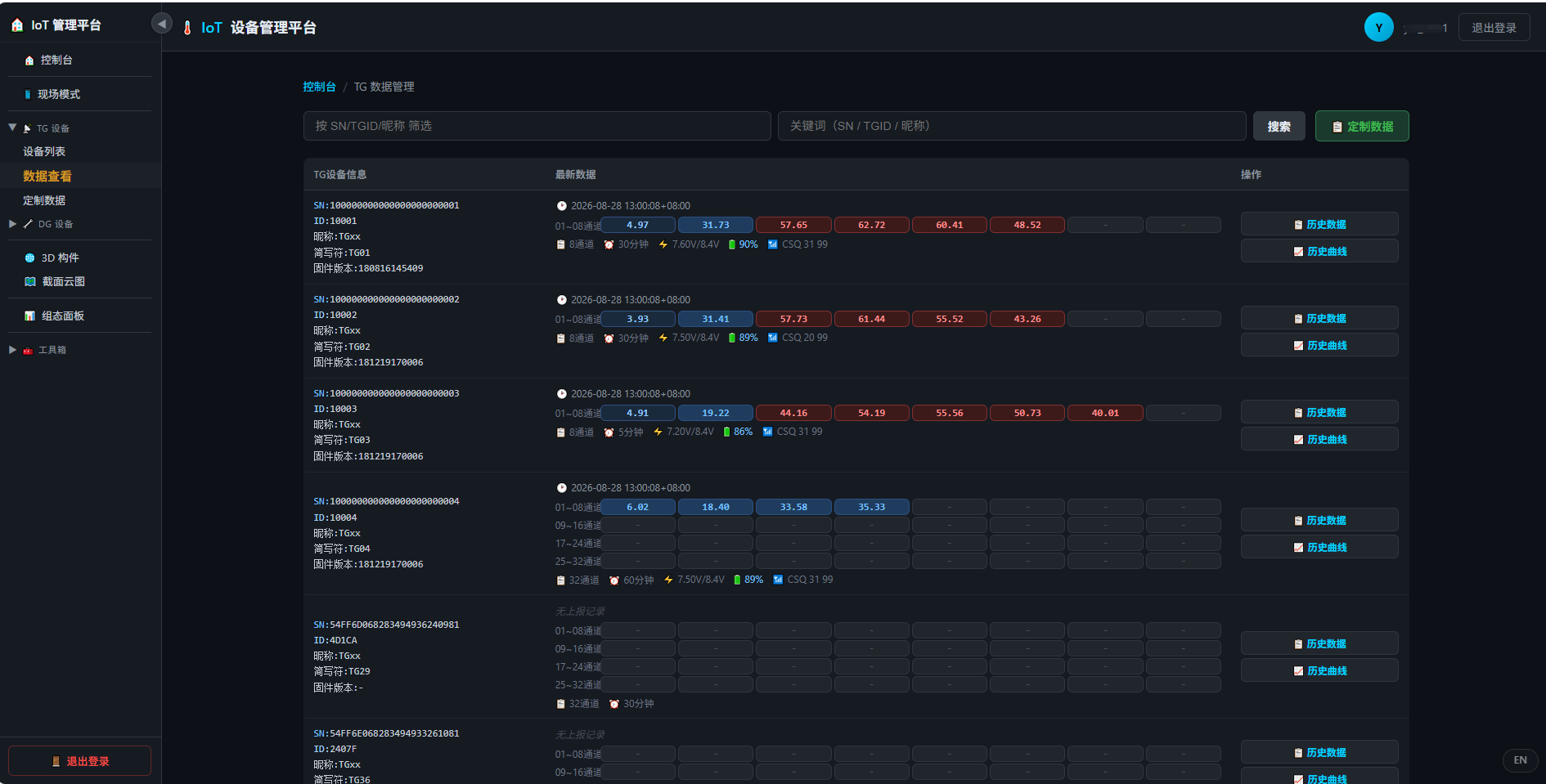

图 6-1 TG 实时数据（宽屏版）—— 按设备查看各通道温度

TG 实时数据（/data/tg）

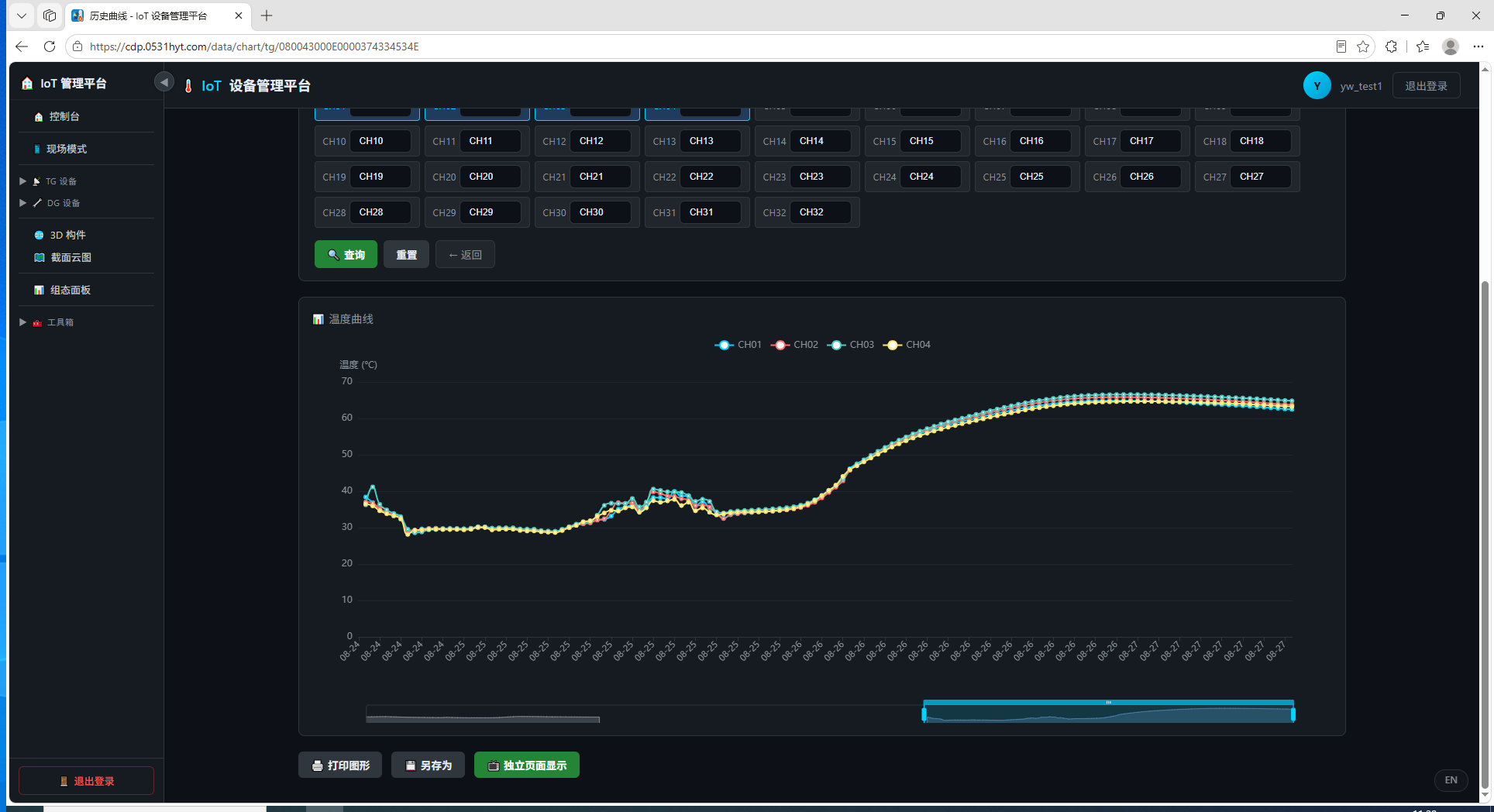

图 6-2 TG 温度曲线页（宽屏版）—— 选择通道并查看多通道温度趋势

• 按设备（SN / TGID / 昵称搜索）查看各测温通道的实时温度值。
• 列表分页显示「共 N 条, 第 X-Y 条」，支持跨页浏览。
• 点击设备可进入温度曲线页（/data/chart/{dtype}/{sn}），查看该设备全部通道的温度趋势（ECharts 渲染，支持多通道同图对比）。

DG 数据状态（/data/dg）

展示 DG 数据网关及其子设备的数据状态，包括子测量设备（温度、流量等）与子控制设备（阀门开度、继电器状态）的当前值与控制状态。

• 子设备实时值：例如「电动比例球阀阀位查询」「hydb_jdk16 路继电控制器」「上威仪表磁流量计」。
• 本机（self）：DG 网关本体的工作状态（电源、信号、运行时长等）。
• 控制指令：对子控制设备下发开度 / 通断指令（需账号具备控制权限）。

历史数据（/data/history/{dtype}）

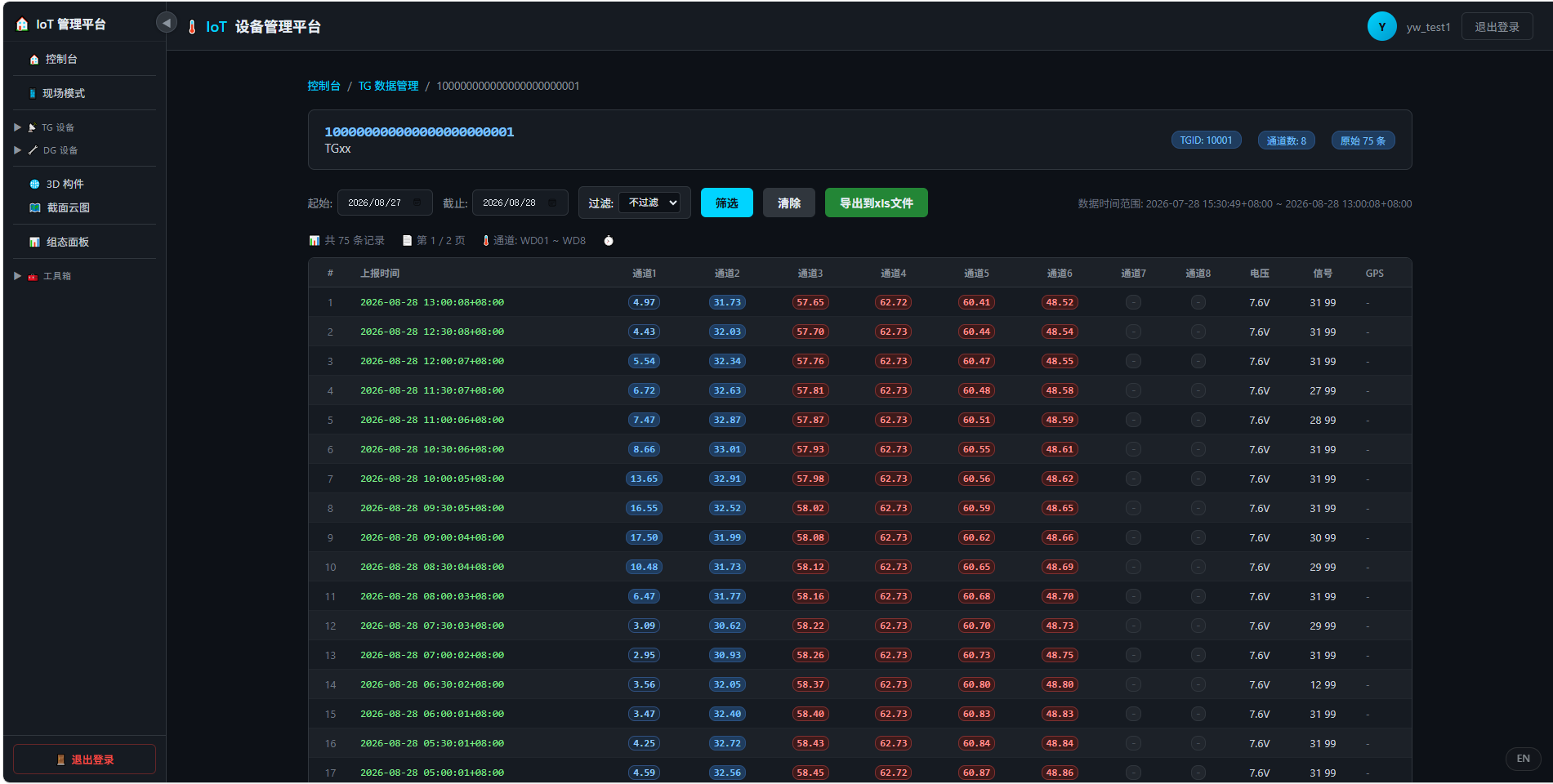

图 6-3 TG 历史数据（宽屏版）—— 按设备与时间范围查询历史测温记录

选择数据类型（TG / DG）与设备、时间范围，可回溯历史数据；支持按时间点导出，供离线分析使用。

07定制数据系统

定制数据系统（/custom-data）是平台的核心增值能力：用户可将自己的设备与通道组织成「数据分组」，配置实时 / 历史图表与 C5-9 国标报表，并自定义图表表头，实现「所见即所得」的报表定制。

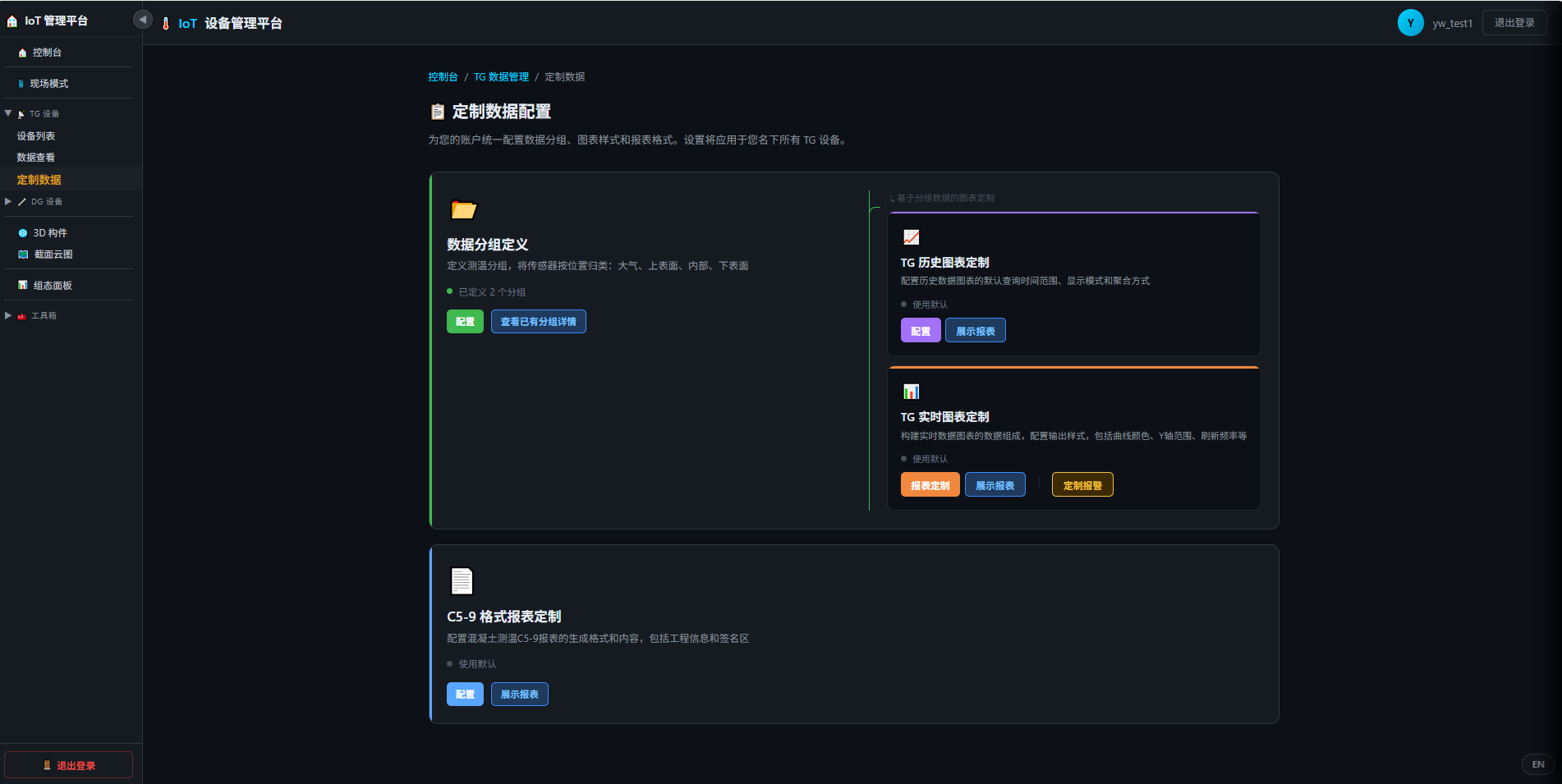

图 7-1 定制数据系统首页（宽屏版）—— 数据分组、历史/实时图表与 C5-9 报表入口

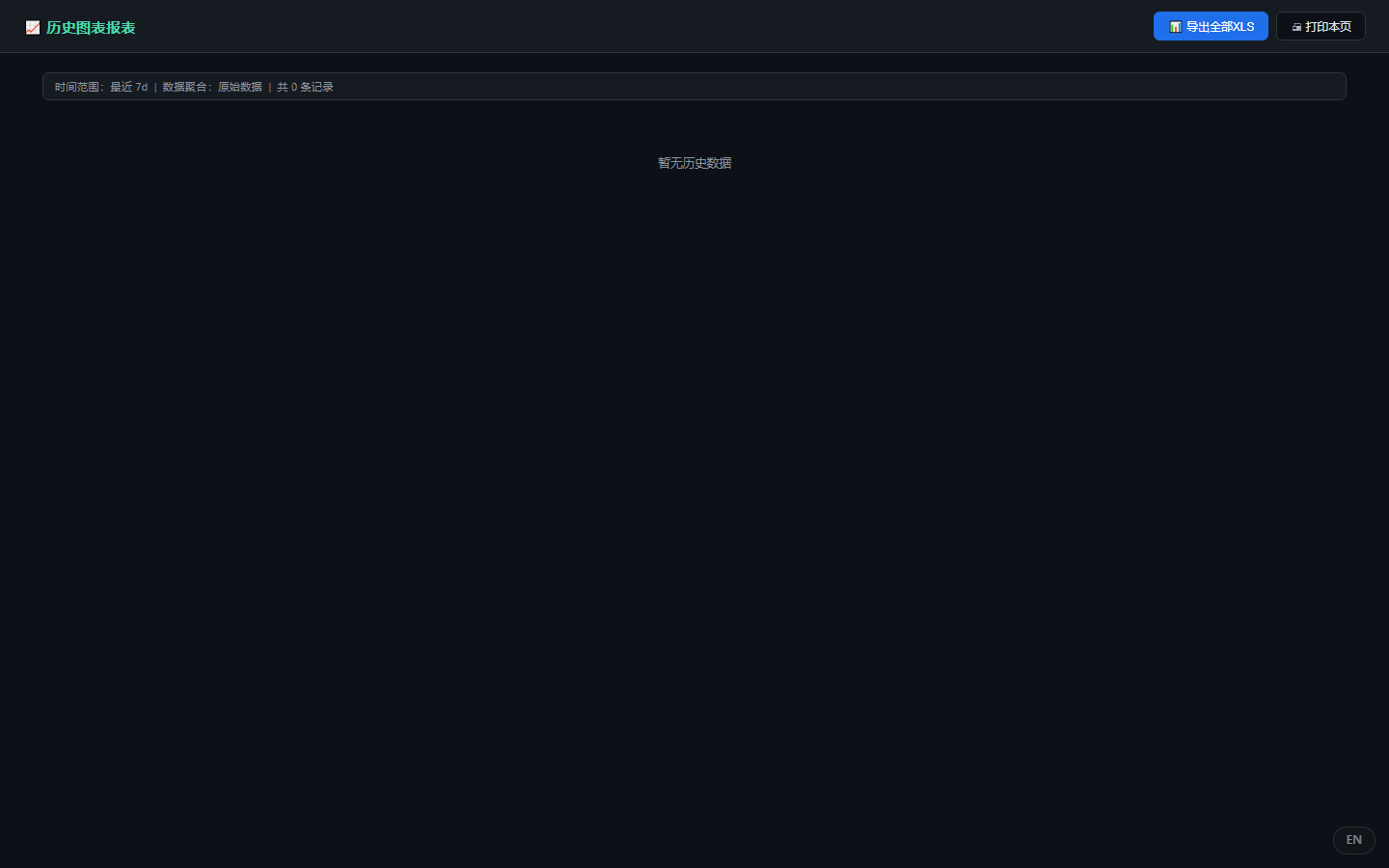

图 7-2 TG 历史图表定制（宽屏版）—— 通道选择、时间范围与图例

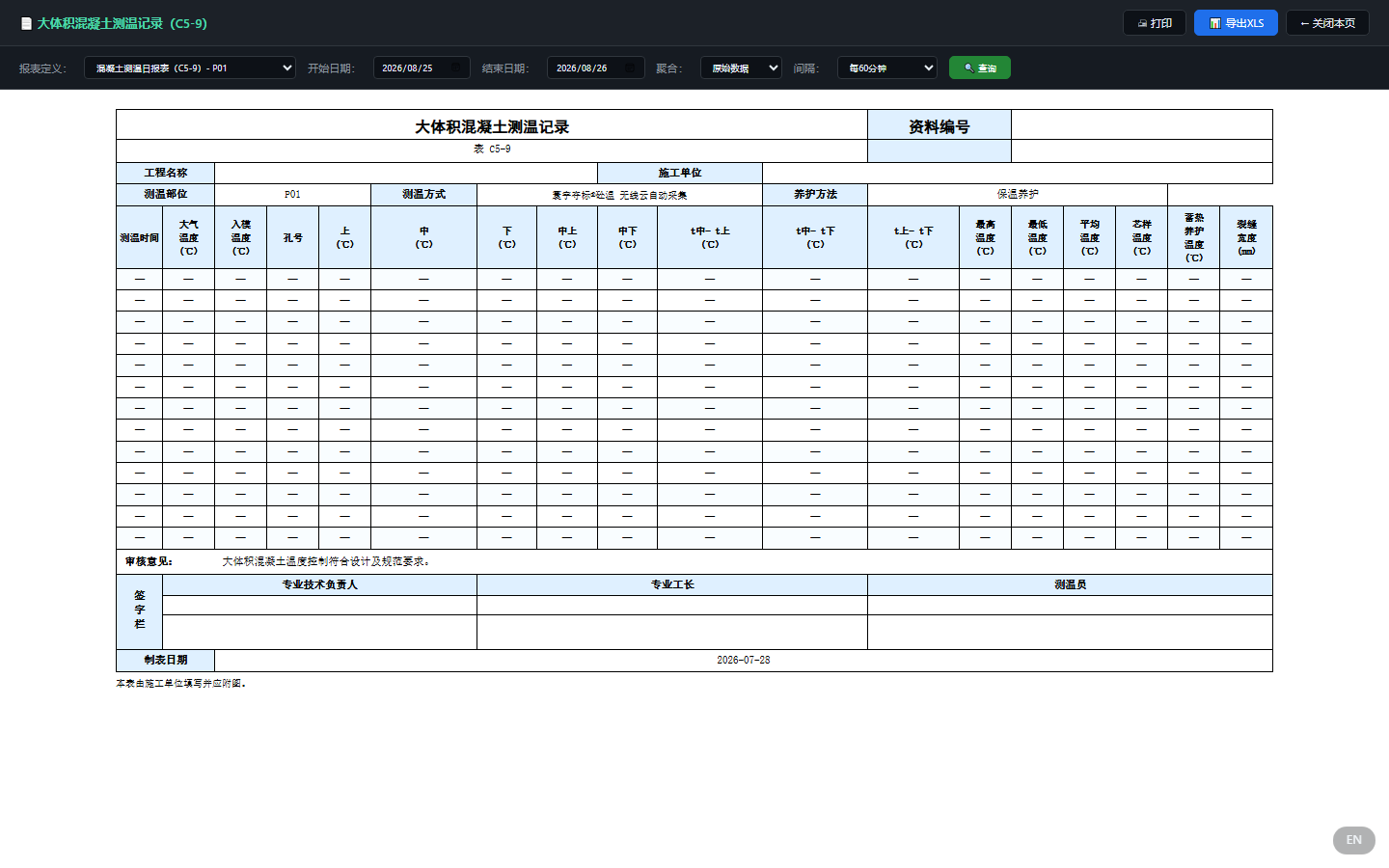

图 7-3 C5-9 格式报表定制（宽屏版）—— 报表项定义与公式引擎

数据分组

将常用设备通道归入自定义分组（如「1# 承台」「2# 底板」），图表与报表可按分组快速载入，避免每次重复选择通道。

实时图表配置

• 选择分组与通道、设置温度阈值（超限变色）、刷新间隔（秒级自动刷新）。
• 实时曲线用于浇筑过程连续监测，支持多通道同屏对比。

历史图表定制（1d ~ 30d / 自定义范围）

配置历史图表的通道、时间范围（快速档 1 天 / 7 天 / 30 天，或自定义起止时间），用于温升速率分析与养护记录归档。

C5-9 国标报表定制

• 按国标《大体积混凝土施工标准》格式生成测温报表。
• 内置公式引擎：支持 max() / min() / abs() / 均值 / 差值等运算，可自定义报表项。
• 报表支持历史数据预览，确认无误后可导出 / 打印。

图表表头自定义

自定义导出图表的标题、表头信息（工程名称、部位、施工单位等），使报表符合单位内部格式要求。

08可视化分析

平台提供四种专业可视化能力：截面云图、3D 构件模型、SCADA 组态监控大屏与测温方案在线生成（/solgen）。

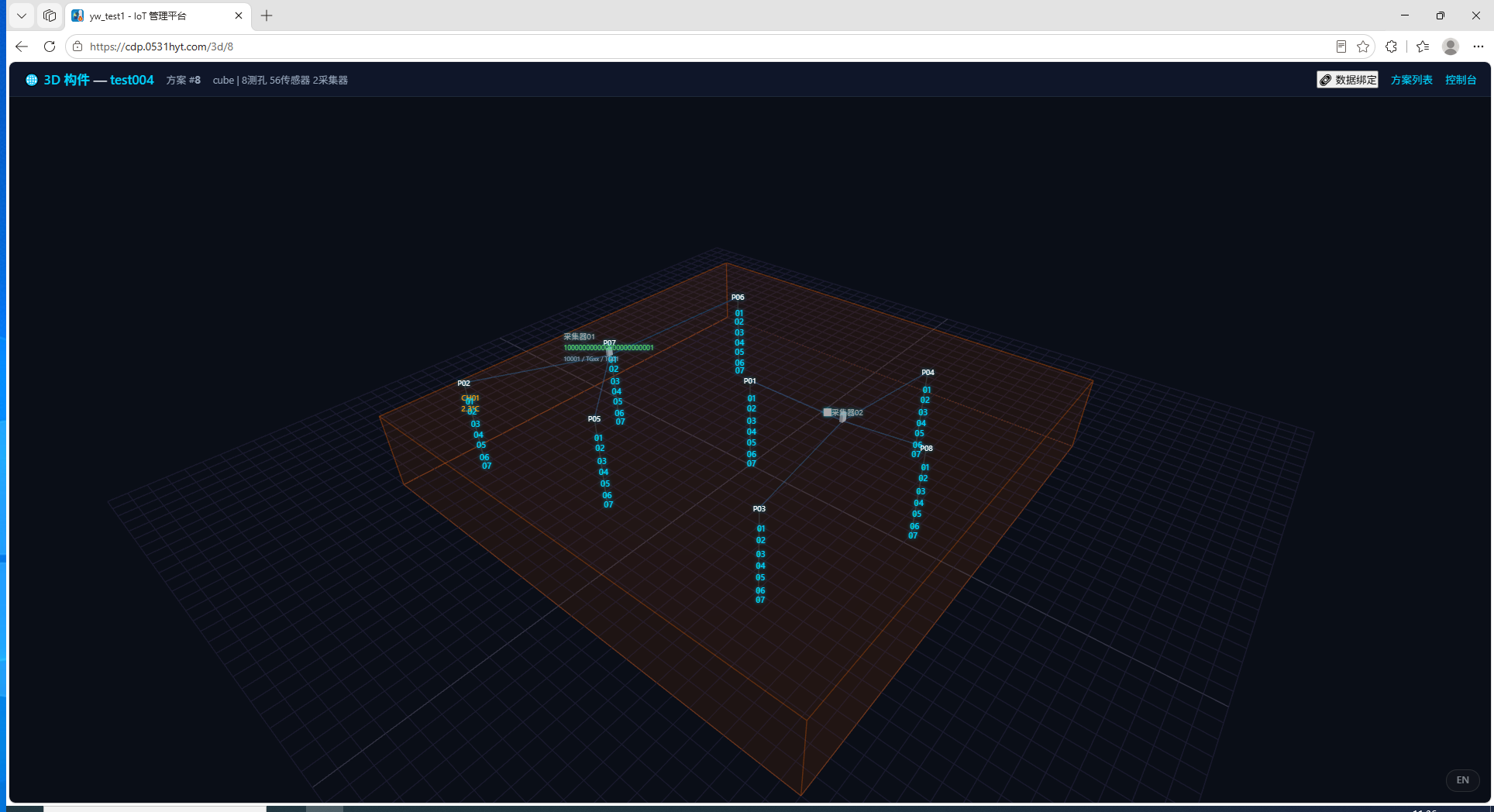

图 8-1 3D 构件方案列表（宽屏版）—— 方案管理与预览入口

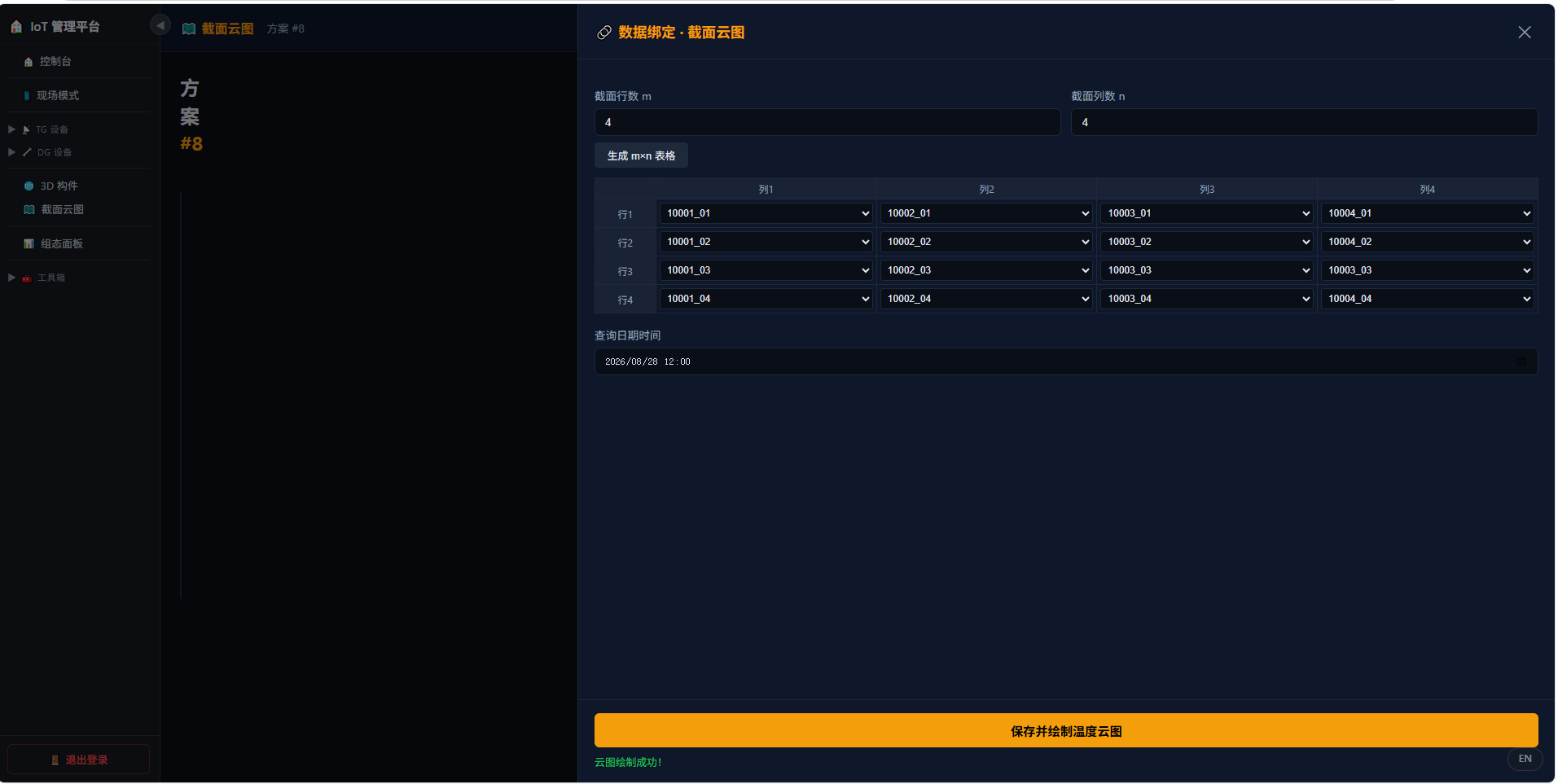

图 8-2 截面云图（宽屏版）—— 构件截面温度场分布

截面云图（/section-cloud）

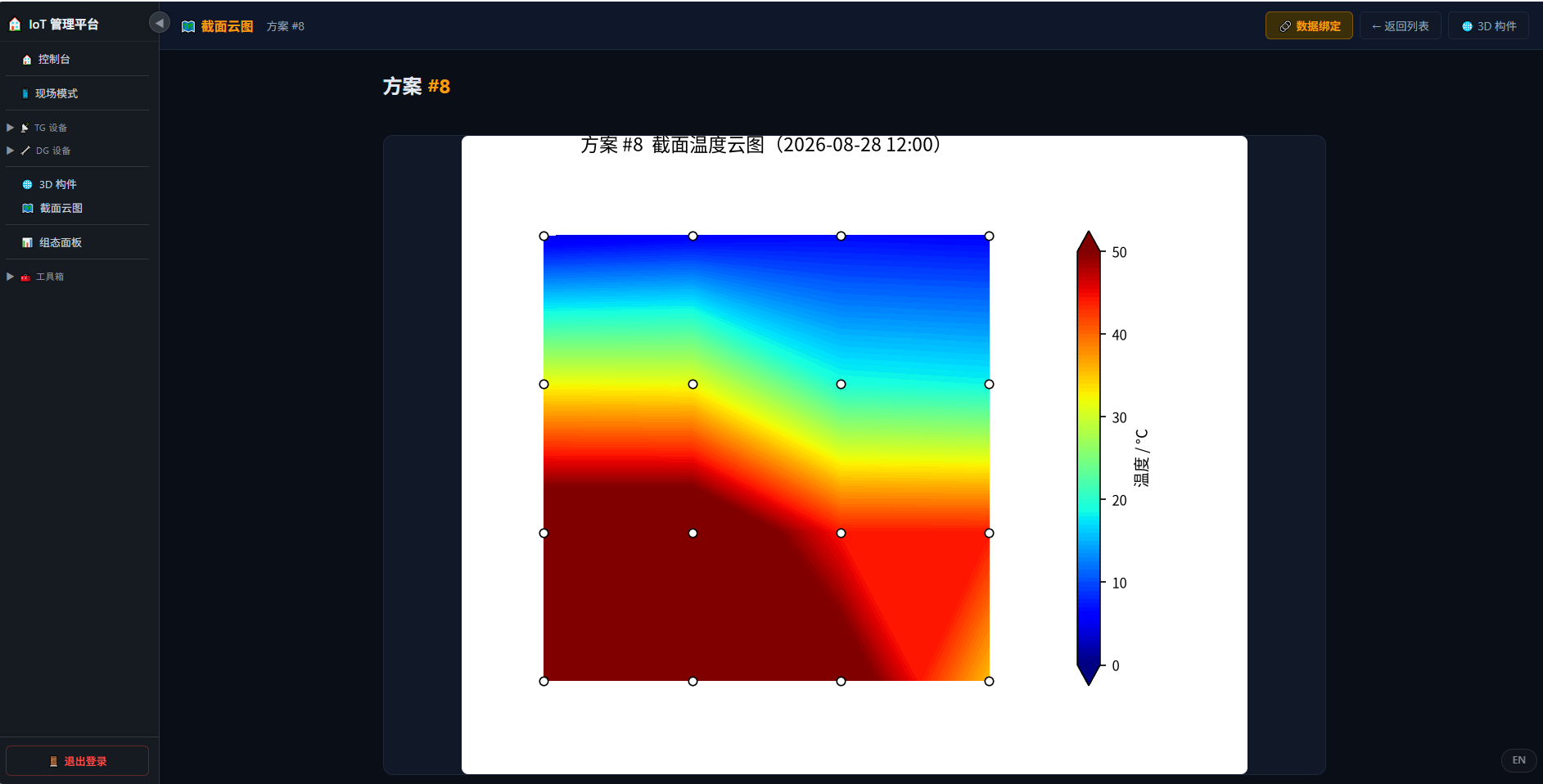

图 8-3 截面云图结果展示（宽屏版）—— 构件截面温度场渲染

• 基于 matplotlib contourf 渲染混凝土构件截面的温度分布云图。
• 用户自定义 m×n 网格，并将网格单元绑定到传感器通道。
• 直观展示构件内部温度场，辅助判断温度梯度是否超标（内外温差风险）。

3D 构件可视化（/3d）

• 加载 STL 三维模型，将温度传感器绑定标注到模型测点位置。
• 在 3D 模型上实时显示各测点温度值，支持视角旋转 / 缩放。
• 方案列表支持搜索（方案名或编号）、分页浏览，点击进入 3D 查看器。

测温方案在线生成（/solgen）

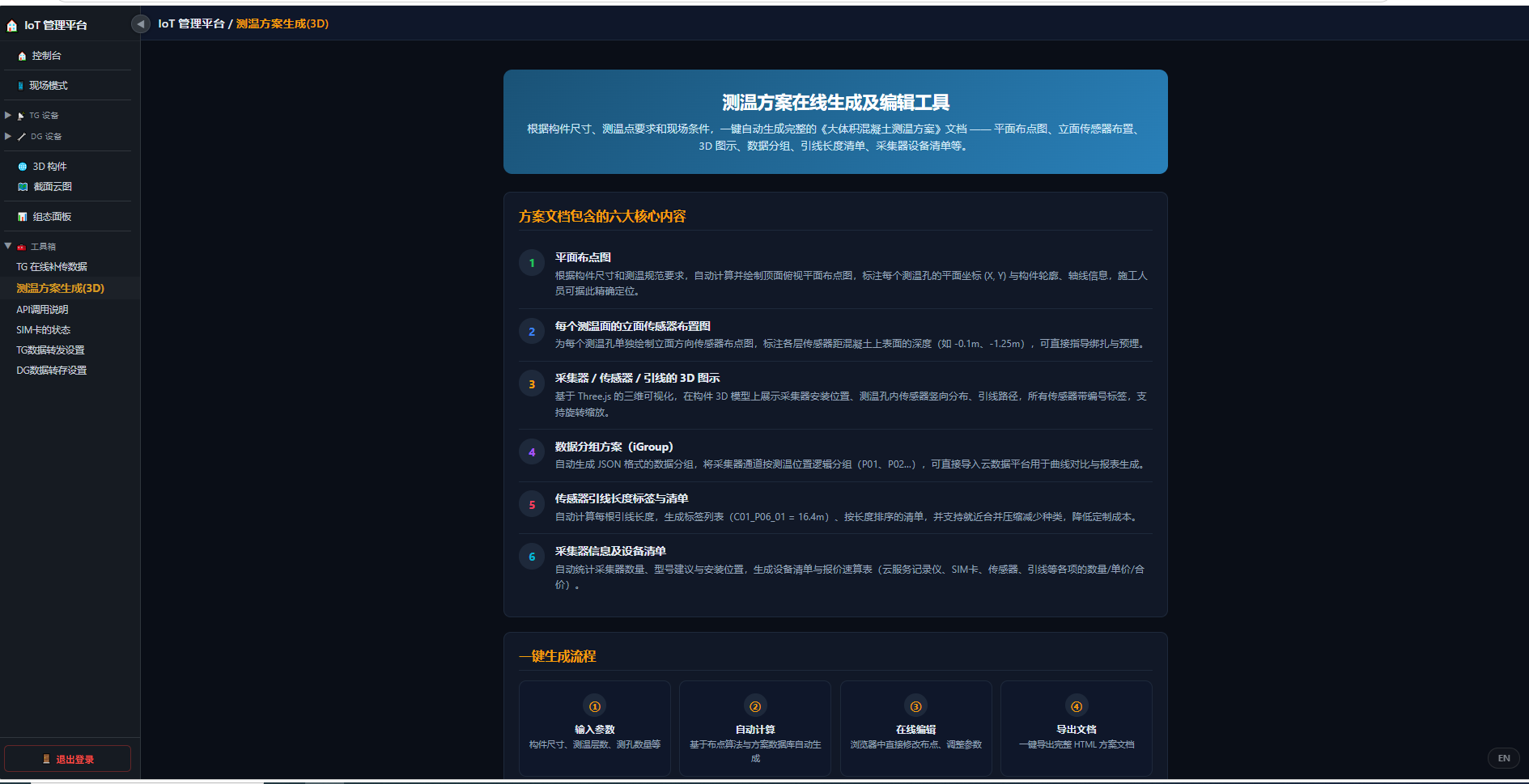

图 8-8 测温方案在线生成及编辑工具（宽屏版）—— 自动输出布点图、3D 视图、数据分组与设备清单

• 根据构件尺寸、测温点要求和现场条件，一键生成完整的大体积混凝土测温方案。
• 输出成果包括：平面布点图、每个测温孔的立面传感器布置图、采集器/传感器/引线 3D 图示。
• 自动生成 JSON 格式的数据分组方案（Group），可直接导入平台用于曲线对比与报表生成。
• 同时输出传感器引线长度标签清单、采集器信息及设备清单，便于采购与施工交底。

SCADA 组态监控大屏

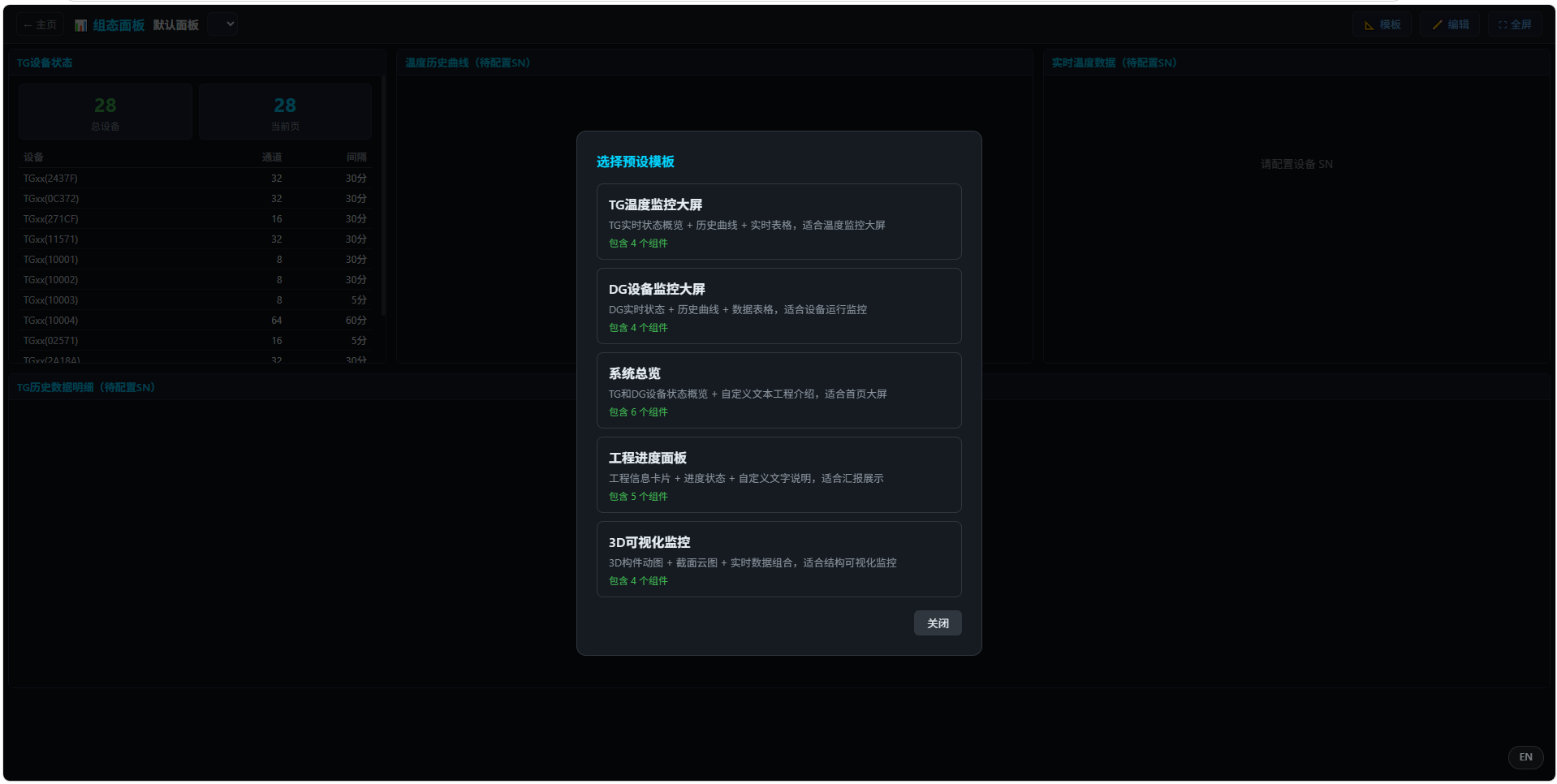

图 8-4 SCADA 面板设置（宽屏版）—— 新建/编辑监控面板

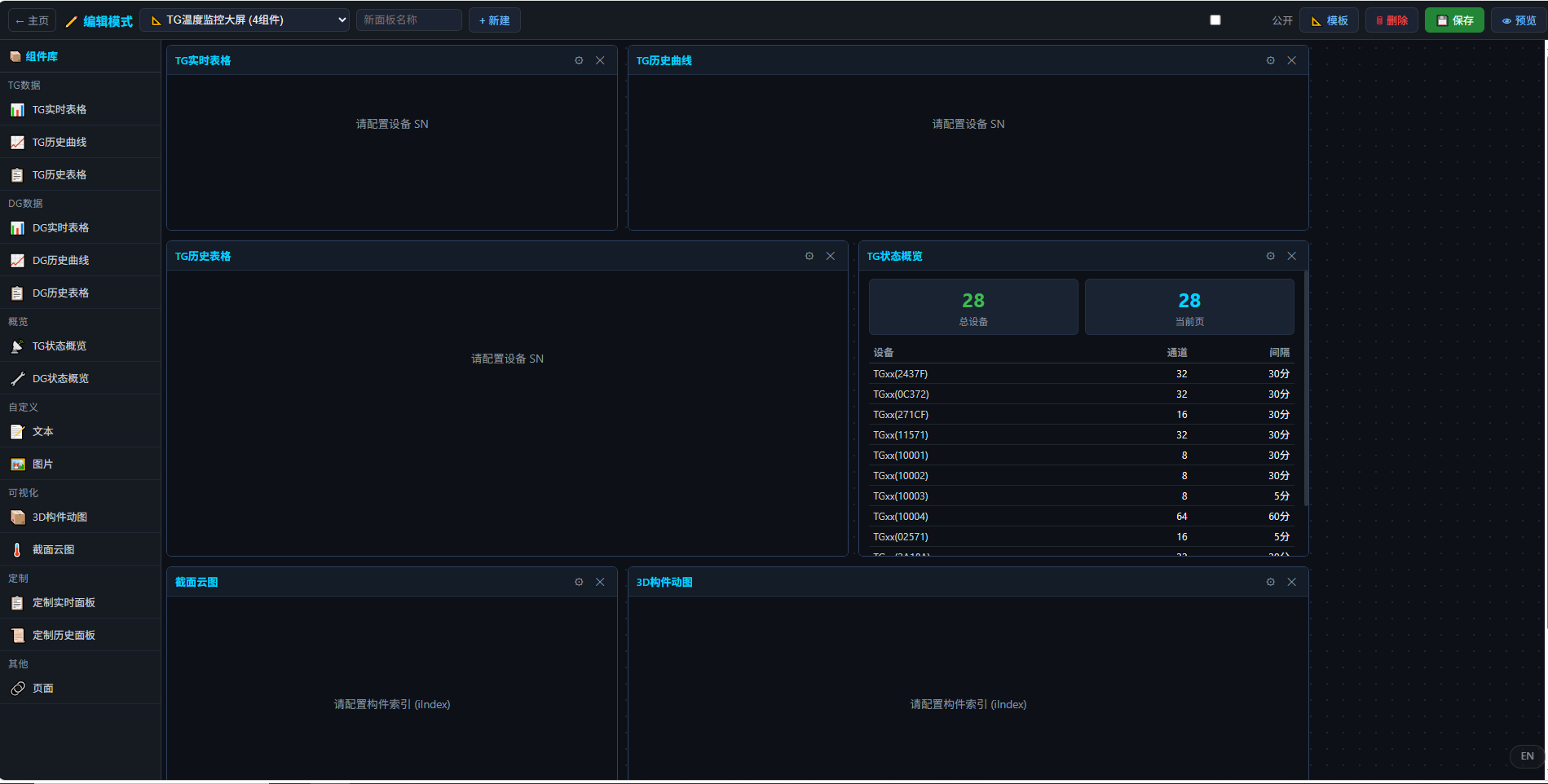

图 8-5 SCADA 组件编辑（宽屏版）—— 拖拽组件与数据绑定

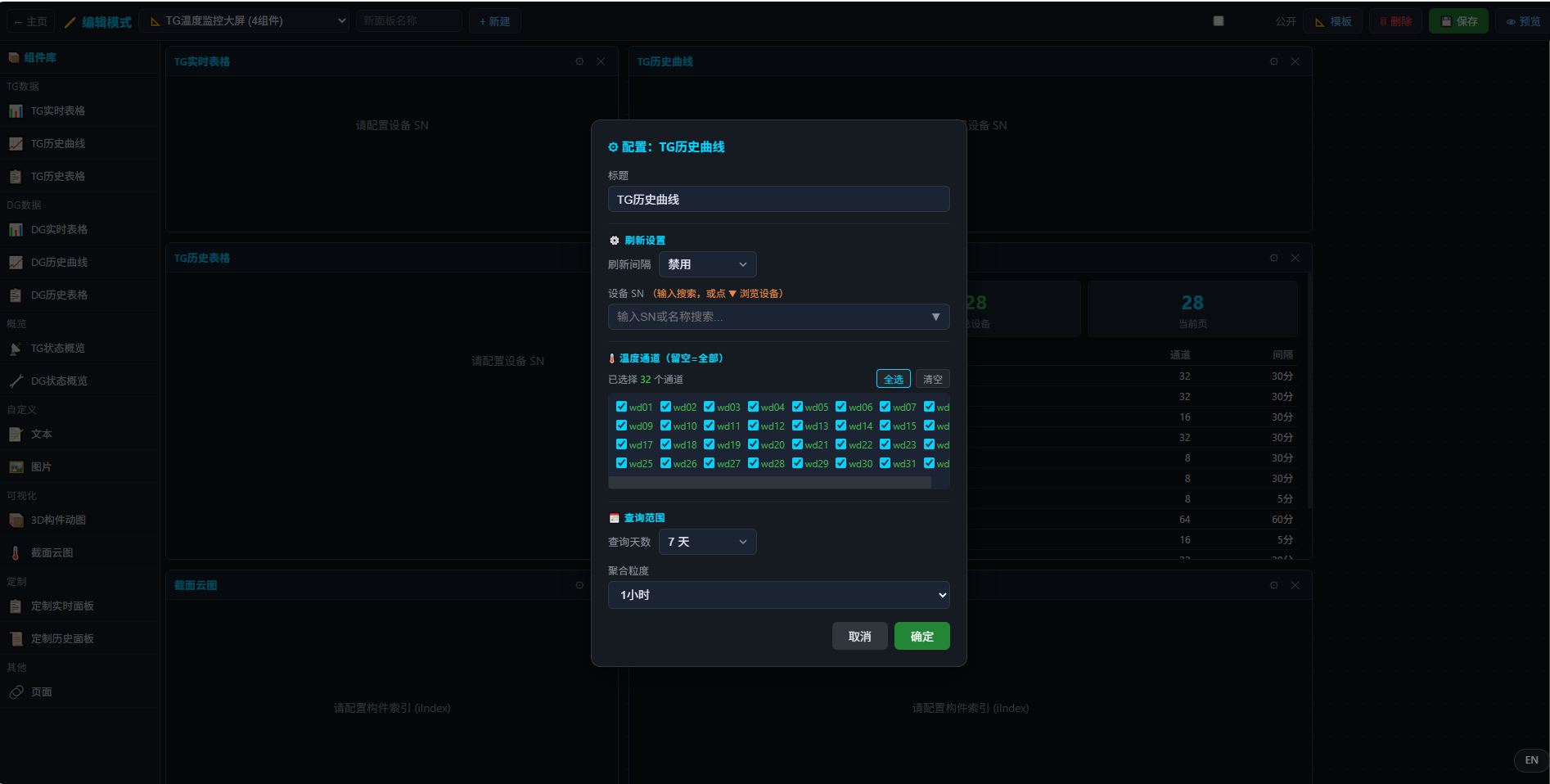

图 8-6 SCADA 组件编辑示例 2（宽屏版）

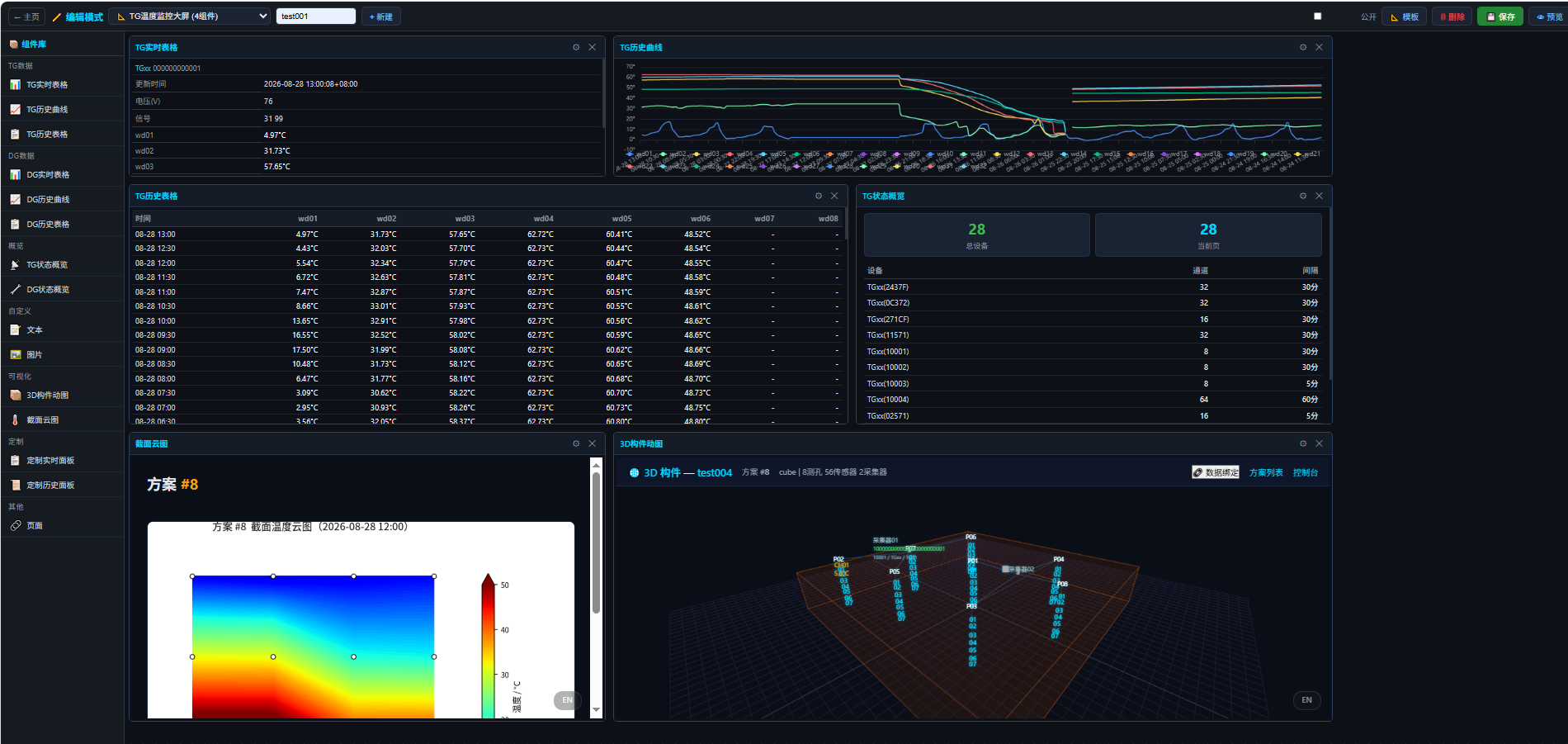

图 8-7 SCADA 面板配置示例（宽屏版）

• 基于 Gridstack.js 的拖拽式自由布局，可任意摆放组件。
• 内置 13 种 Widget：实时数据表格 / 曲线 / 表格、3D 构件动图、截面云图、状态概览、自定义文本 HTML、嵌入页面等。
• 5 个预设模板快速起步；支持多人多面板，面板可公开分享（/viewer）。
• 适用于项目大屏、值班室监控、汇报演示等场景。

09数据转发与推送

数据转发 / 推送让设备数据实时流向第三方系统：TG 数据转发（/toolbox/tg-push）与 DG 数据转存（/toolbox/dg-push）。配置后，设备每次上报数据都会按规则转发到您指定的接口。

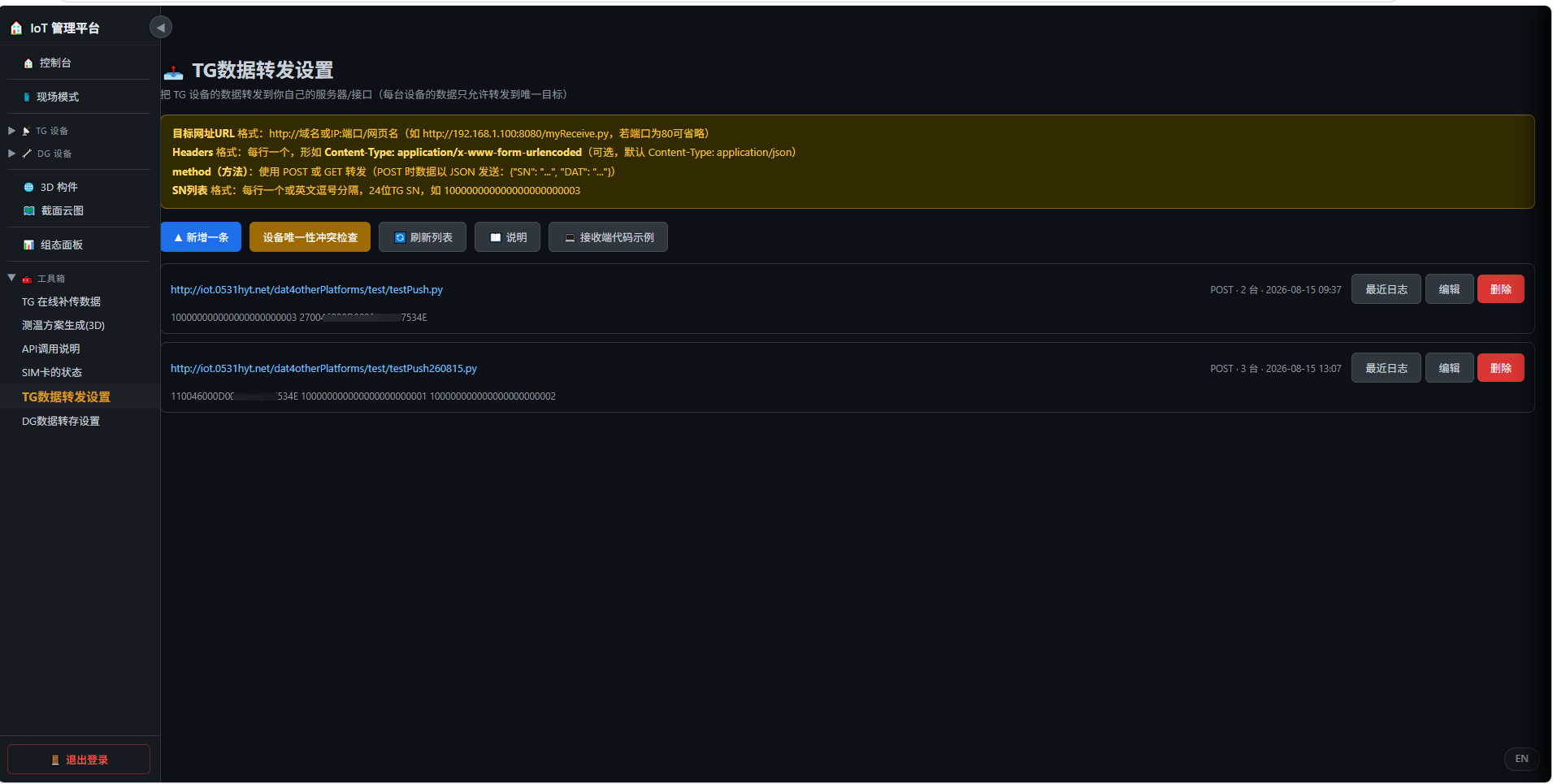

图 9-1 TG 数据转发设置（宽屏版）—— 转发规则列表与新增配置

转发规则配置

转发日志

• 每条转发记录可在 /toolbox/tg-push-logs（或配置页内）查看最近 50 条日志。
• 日志含目标 URL、Headers、Method、发送数据与对方回执，便于排查对接问题。
• 日志 7 天自动清理，也可手动清空。

典型应用场景

• 对接客户自有监控平台 / 大屏系统，实时推送温度数据。
• 转发给消息中间件（如 MQTT Broker / 微信小程序后端），实现移动端提醒。
• 将 DG 网关数据转存至企业数据库做二次分析。

DG 数据转存（/toolbox/dg-push）

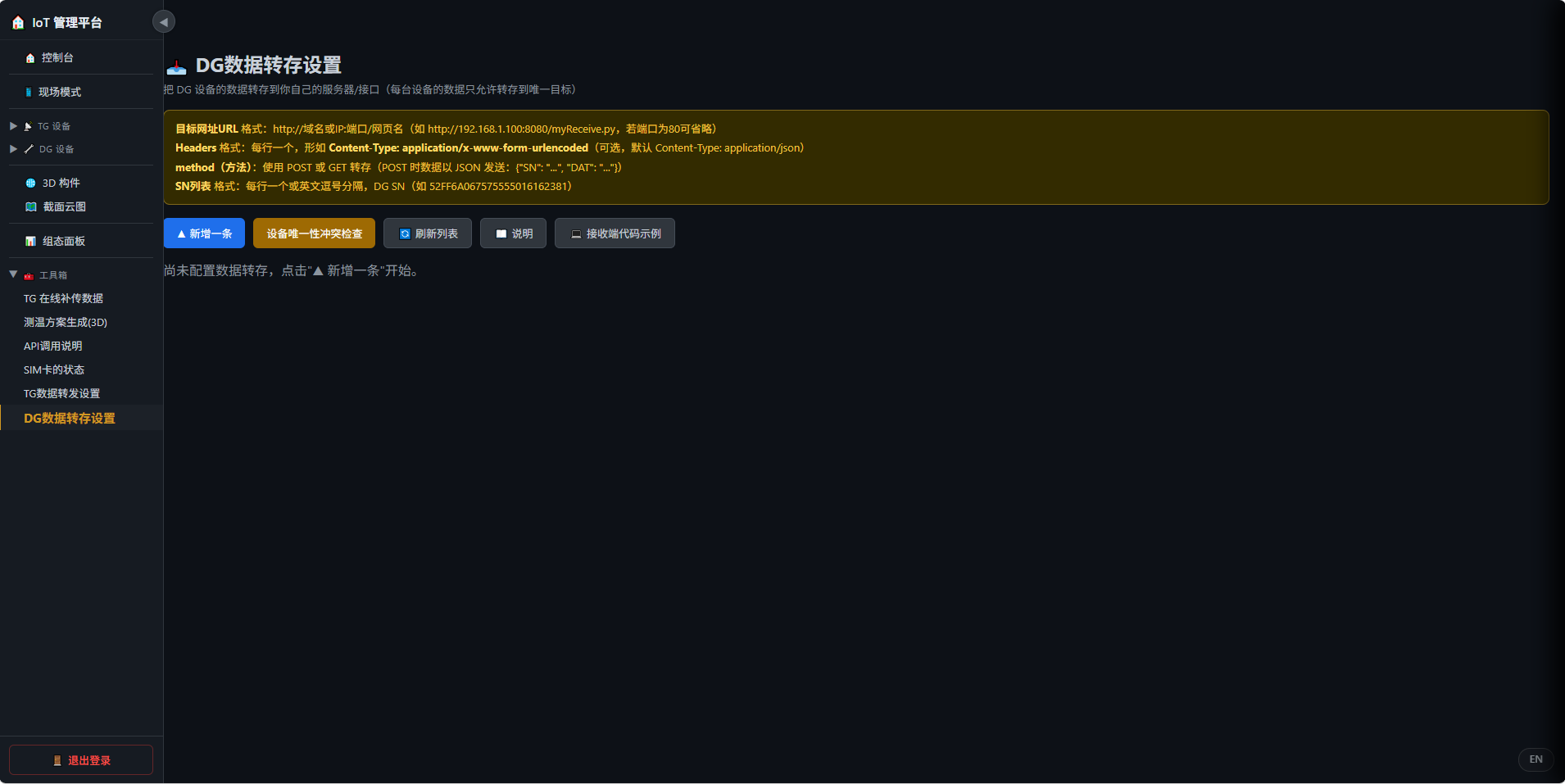

图 9-2 DG 数据转存设置（宽屏版）—— 将 DG 网关及其子设备数据转发至指定接口

DG 数据转存用于将 DG 数据网关及其子测量 / 子控制设备的实时数据推送到第三方平台；配置方式与 TG 转发类似，在「工具箱」→「DG 数据转存」中管理规则与日志。

10报警规则与推送

报警模块位于 /custom-data 内，用于温度超限自动告警。系统定期执行报警判定，命中规则后按配置的通道推送通知。

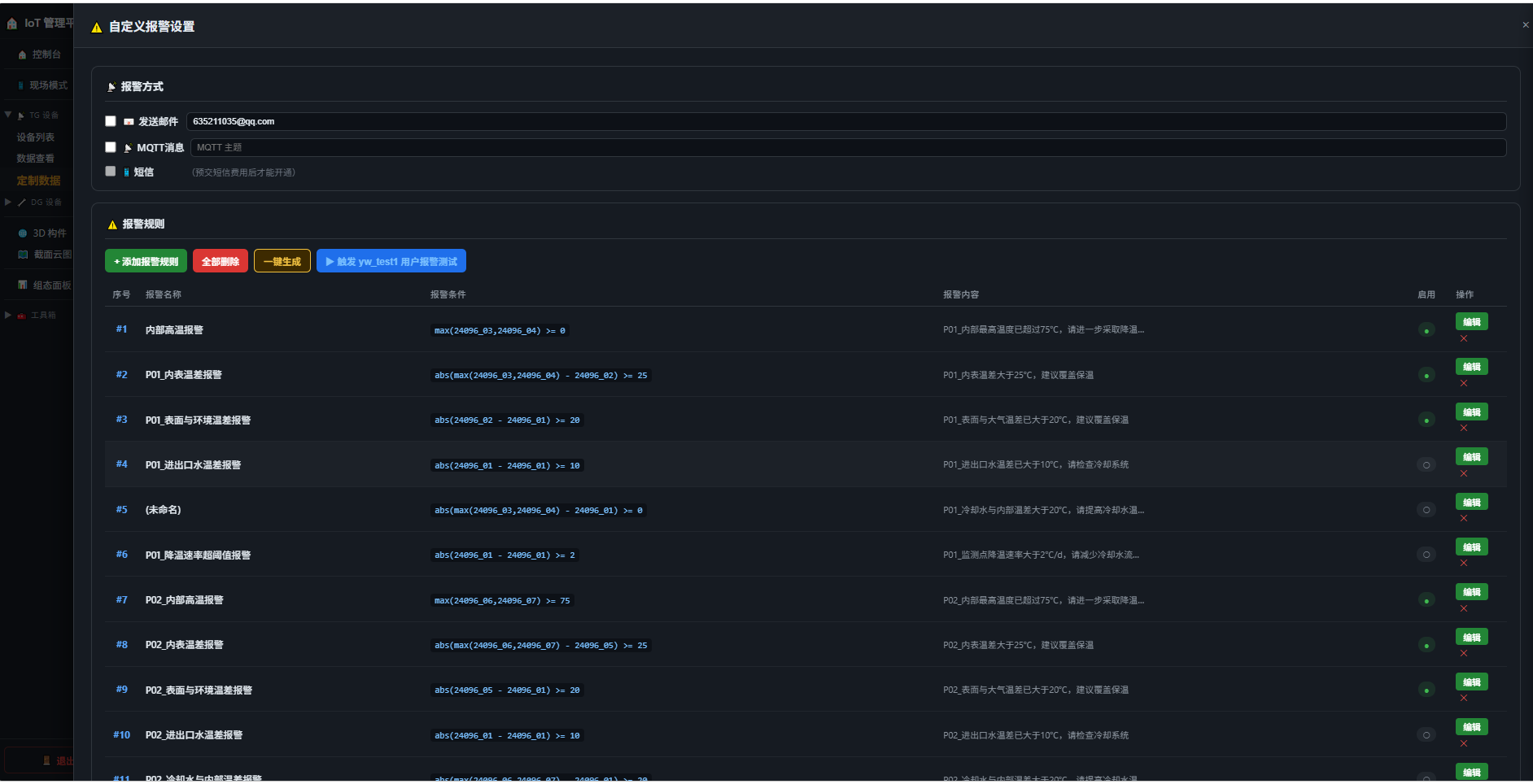

图 10-1 报警规则设置（宽屏版）—— 阈值、通道、告警内容与推送通道配置

报警规则

推送通道

测试与日志

• 报警判定测试（/api/custom-data/alarm/test）：一键触发一次判定，验证规则与推送通道是否正常。
• 报警判定日志（/api/custom-data/alarm/logs）：回查最近 100 行判定日志，仅显示当前用户的规则相关记录。

11用户 API 接口

平台提供 REST API（/toolbox/api-docs）供第三方系统集成，实现设备数据查询、报警规则管理与 SIM 状态查询。

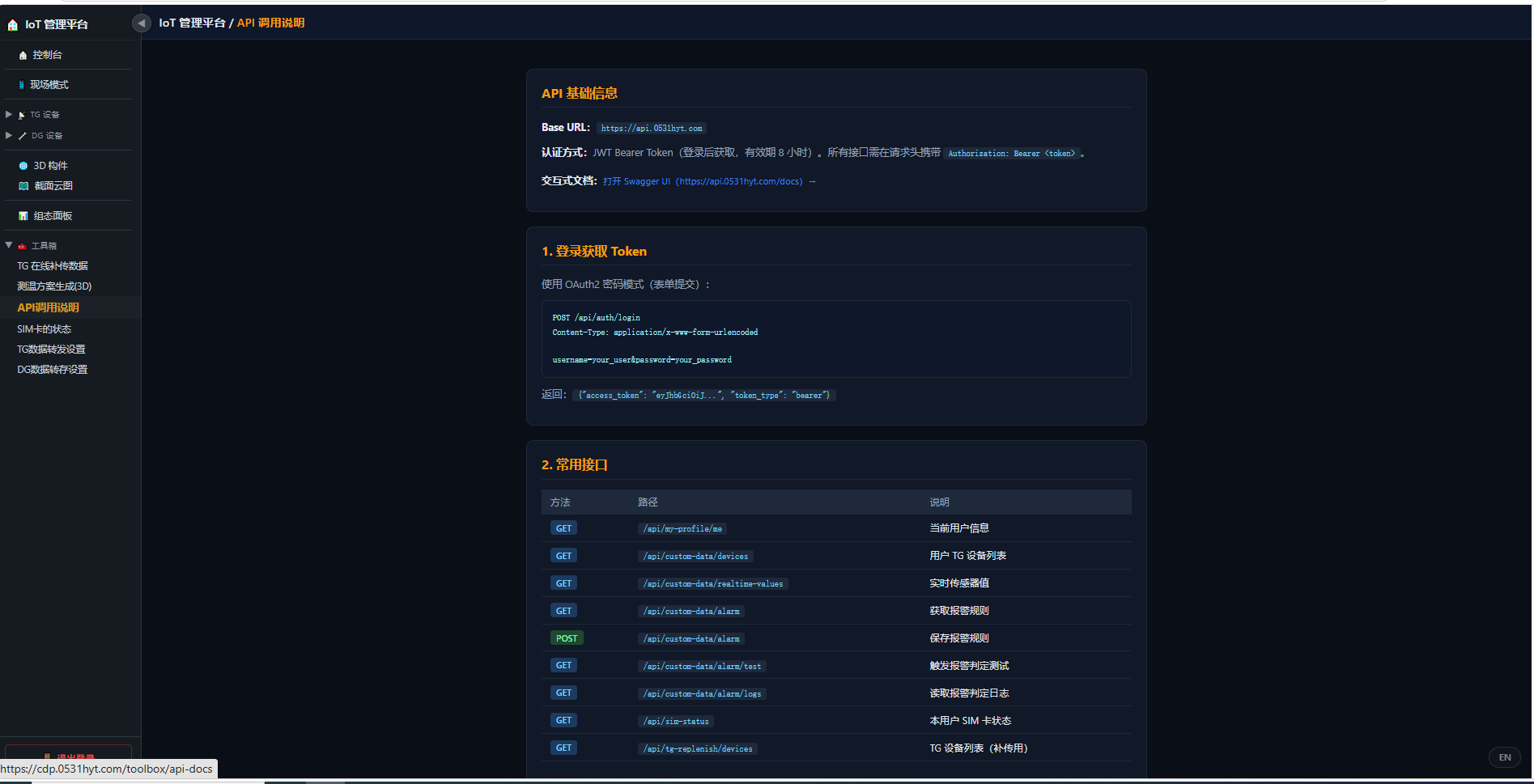

图 11-1 API 调用说明页（宽屏版）—— 认证方式、接口清单与调用示例

认证方式

• JWT Bearer Token：调用 POST /api/auth/login 获取 Token（有效期 8 小时）。
• 所有接口需在请求头携带 Authorization: Bearer <token>。

接口清单

Python 调用示例

# 1. 登录获取 Token
import requests
r = requests.post("https://api.0531hyt.com/api/auth/login",
    data={"username": "demo", "password": "demo"})
token = r.json()["access_token"]
headers = {"Authorization": "Bearer " + token}

# 2. 携带 Token 查询实时数据
r2 = requests.get("https://api.0531hyt.com/api/custom-data/realtime-values", headers=headers)
print(r2.json())

12SIM 卡状态监测

SIM 卡状态页（/toolbox/sim-status）用于在线查询名下 TG / DG 设备的 SIM 卡状态，及时发现断网、欠费风险。

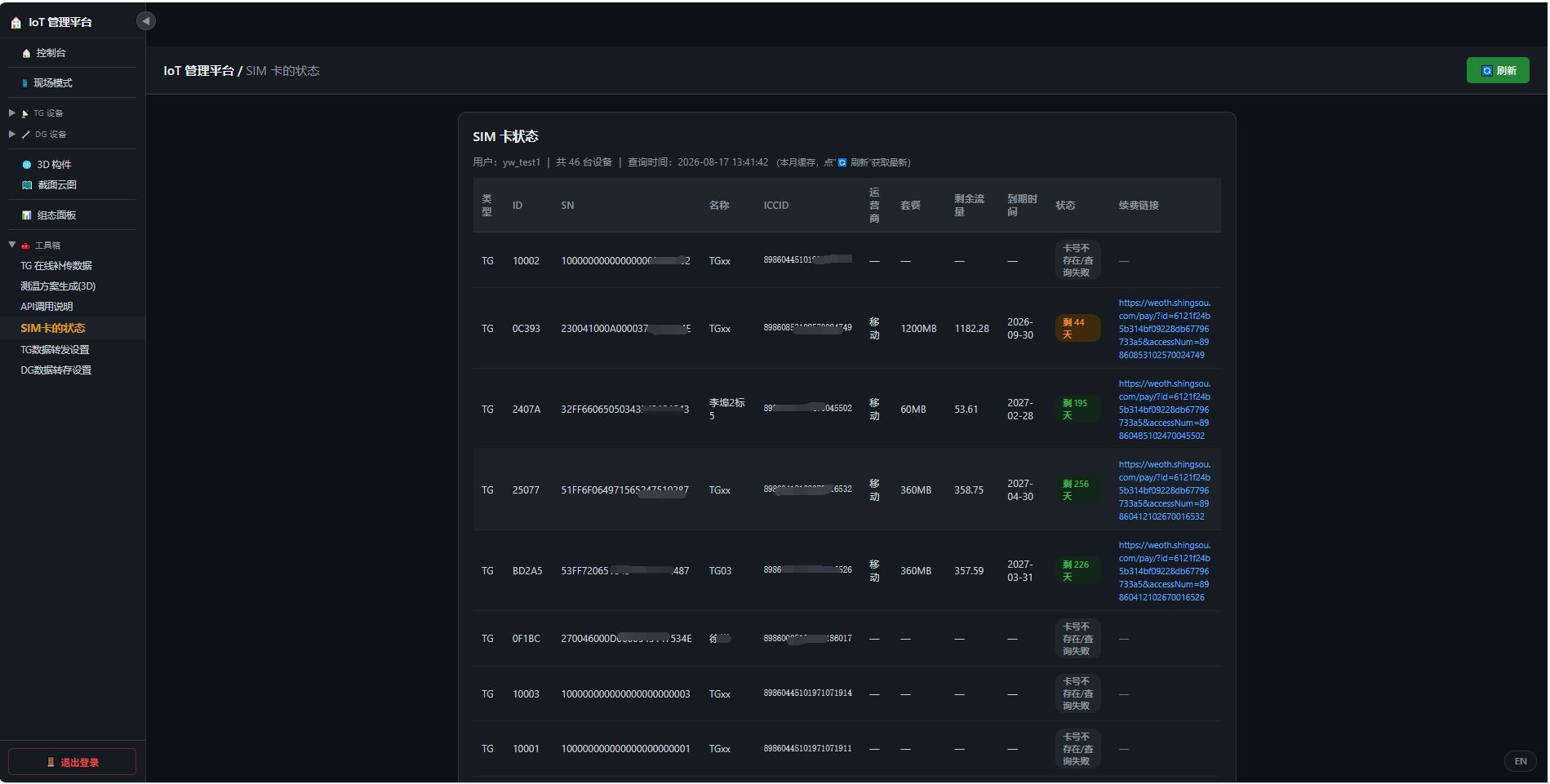

图 12-1 SIM 卡状态（宽屏版）—— 各设备 SIM 卡状态列表

• 按设备列出 SIM 卡号（CCID）、流量使用、状态等信息。
• 默认展示本月缓存结果，可点击「强制刷新」实时查询最新状态。
• 适合施工项目批量检查设备卡是否正常，避免「设备离线」误判为故障。

13数据补传

数据补传（/toolbox/tg-replenish）用于处理设备通信中断期间的数据缺失：设备恢复联网后自动补传；也可手动创建补传任务。

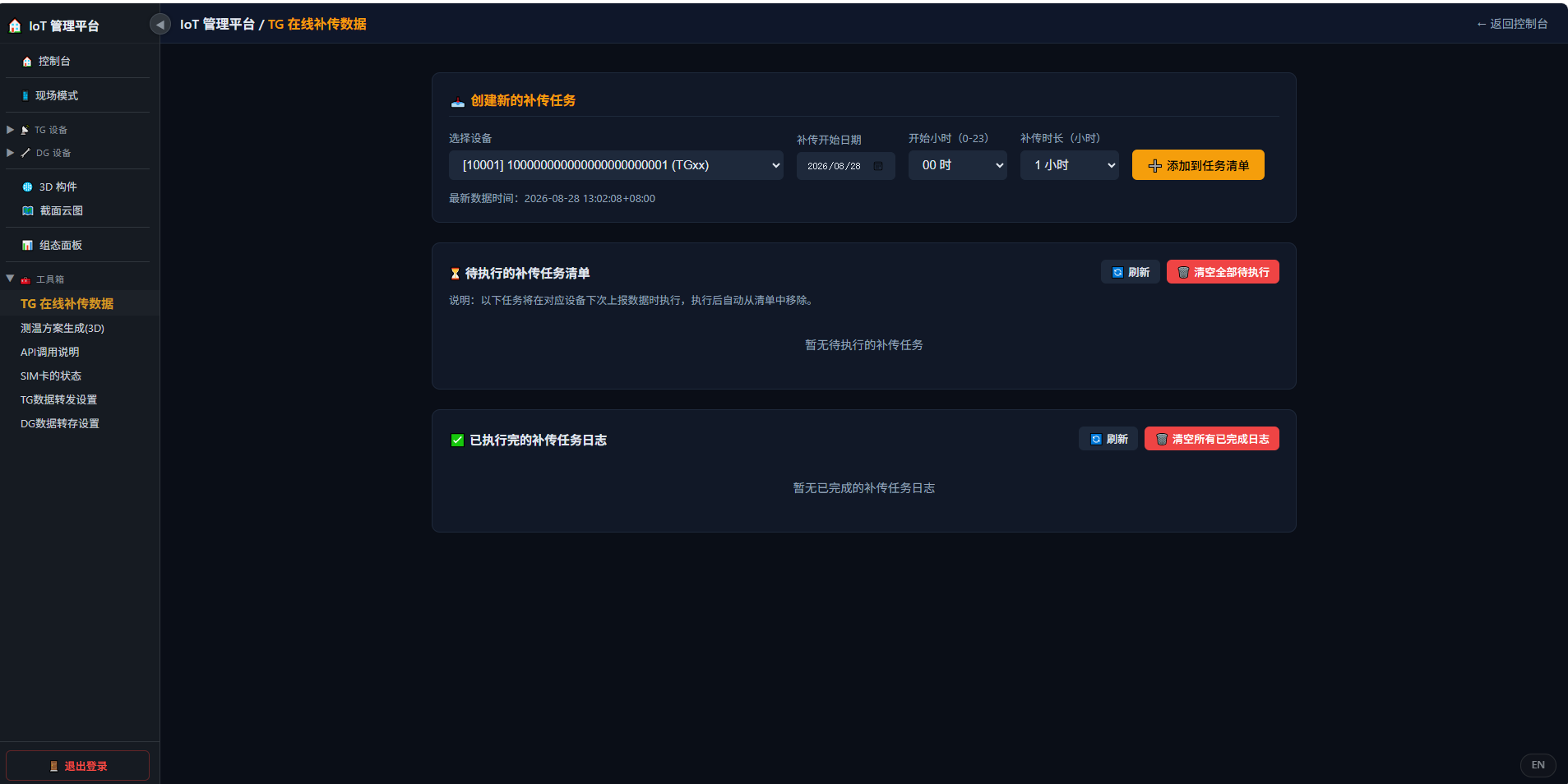

图 13-1 TG 数据补传任务（宽屏版）—— 选择设备与时间范围创建补传任务

• 自动补传：设备离线期间的数据在恢复通信后自动上报，无需人工干预。
• 手动补传任务：选择设备与时间范围创建补传任务，后台执行后数据入库。
• 任务管理：查看任务进度、删除已完成 / 失败任务，批量清理。

14现场模式（移动版）

现场模式（/m/）专为现场施工人员设计，在手机浏览器上直接访问，无需安装 App。按屏幕宽度自动切换：小于 768px 进入现场模式，≥768px 显示完整版。

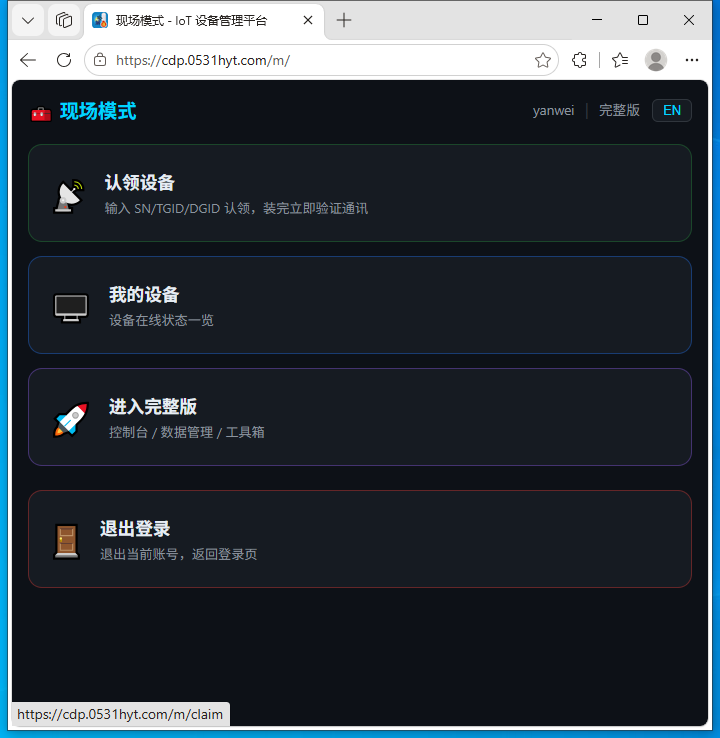

图 14-1 现场模式首页（窄屏 375px）—— 快捷入口与概览

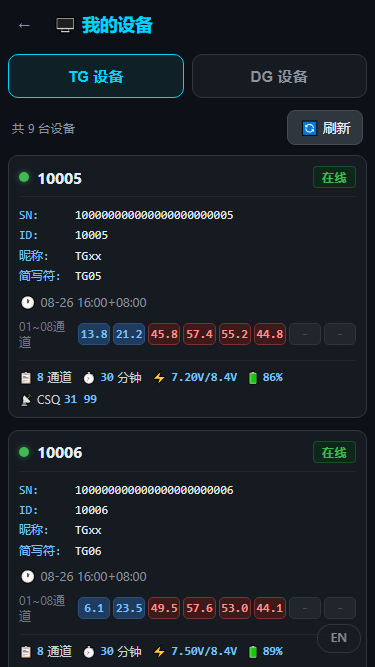

图 14-2 设备列表（窄屏 375px）—— 卡片式布局

现场模式功能

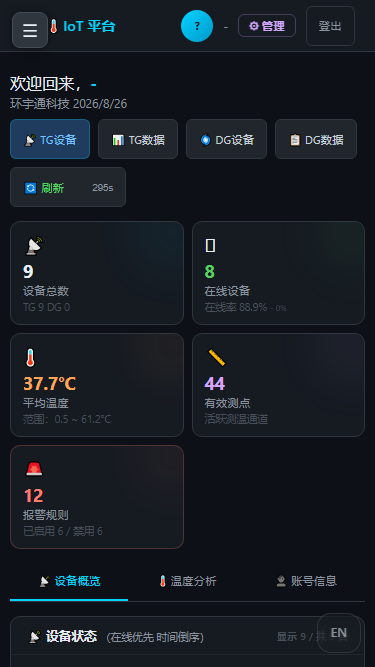

图 14-3 控制台在窄屏下的自适应效果（375px）—— 卡片纵向堆叠，无横向滚动

15管理后台（管理员）

管理员通过独立入口（/admin/login）登录管理后台，负责平台运营与设备全生命周期管理。

16中英文界面切换

平台全站支持 中文 / English 双语界面，覆盖导航、表格、图表图例、报表、分页与提示（1800+ 词条）。

切换方式

• 悬浮按钮：页面右下角悬浮圆形按钮，点击在 中 / EN 之间切换，选择自动记忆（localStorage）。
• URL 参数：在地址栏加 ?lang=en（或 ?lang=zh）直达指定语言。
• 自动翻译：切换语言后页面自动重新渲染，无需刷新；JS 动态生成的内容（如 Chart.js 图例、分页）也会同步翻译。

17常见问题 FAQ

Q1：设备不在线怎么办？

先检查设备供电与网络（SIM 卡状态可在 /toolbox/sim-status 查询）；确认设备 SN 是否已认领到当前账号；仍异常请联系技术支持。

Q2：为什么看不到其他用户的设备？

平台实行设备归属隔离：每个账号只能查看自己认领的设备。如需查看 / 管理全部设备，请联系管理员调整角色。

Q3：报表导出的数据包含哪些字段？

C5-9 报表按国标格式输出测温记录（时间、各通道温度、均值 / 差值等），字段可在报表定制页自定义增减。

Q4：数据转发失败如何排查？

在 /toolbox/tg-push-logs 查看转发日志的回执（对方返回的状态码 / 错误信息）；常见原因为目标接口地址错误、Header 认证不通过、对方服务未公网可达。

Q5：Token 过期了怎么办？

Token 有效期 8 小时，过期后调用 API 返回 401；重新调用 /api/auth/login 获取新 Token 即可。

Q6：现场手机访问什么地址？

直接访问 cdp.0531hyt.com，手机浏览器自动进入现场模式（/m/）；也可直接打开 cdp.0531hyt.com/m/。

18更多章节

本手册为「软件平台篇」。设备实体、硬件接线、现场施工、网络接入等章节内容，请查看对应的手册：

• 设备实体篇：TG 采集器 / DG 数据网关的产品规格、指示灯说明、安装要求。
• 硬件与接线篇：传感器接线、采集器串联、电源与防雷规范。
• 现场施工篇：测温孔布置、传感器预埋、数据线敷设与现场调试流程。
• 网络接入篇：SIM 卡开通、4G 信号要求、VPN / 白名单对接说明。
